Kuličkové ložisko s kompenzací expanze

Princip činnosti kuličkového ložiska s kompenzací expanze

V moderním průmyslu jsou kuličková ložiska široce používána v různých mechanických zařízeních kvůli jejich jednoduché konstrukci, vysoké nosnosti a hladkému provozu. Avšak v náročných pracovních podmínkách, jako je vysoká teplota, vysoká rychlost nebo velké zatížení, mohou tradiční kuličková ložiska způsobit rozměrové změny v důsledku faktorů, jako je tepelná roztažnost, což zase ovlivňuje jejich výkon. Vzniklo vyrovnávací kuličkové ložisko s hlubokou drážkou. Využívá jedinečný expanzní kompenzační mechanismus, který zajišťuje, že ložisko může udržovat stabilní provozní stav při změně velikosti.

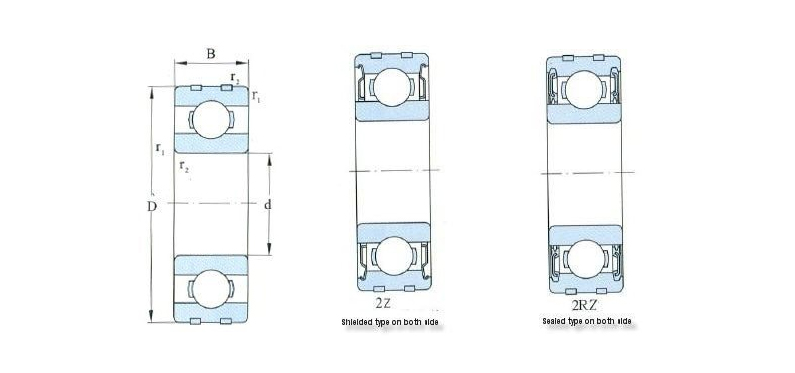

Základní struktura kuličkové ložisko kompenzující expanzi je podobné jako u tradičního kuličkového ložiska, včetně vnějšího kroužku, vnitřního kroužku, sady ocelových kuliček a klece. Jeho vlastnost však spočívá ve speciálním mechanismu kompenzace expanze, kterého je obvykle dosaženo pomocí speciálně navržených materiálů, konstrukcí nebo nastavením předpětí.

1. Princip činnosti expanzního kompenzačního mechanismu
Tepelná roztažnost a rozměrová změna:
Při vysoké teplotě, vysoké rychlosti nebo vysokém zatížení se uvnitř ložiska vytváří velké množství tepla. Toto teplo způsobí tepelnou roztažnost různých součástí ložiska, což způsobí rozměrové změny. Tato rozměrová změna může způsobit zvětšení mezery mezi vnitřním a vnějším kroužkem ložiska, což ovlivňuje stabilitu a výkon ložiska.
Funkce expanzního kompenzačního mechanismu:
Aby se vyrovnalo s touto rozměrovou změnou, používá kuličkové ložisko s hlubokou drážkou kompenzující expanzi expanzní kompenzační mechanismus. Tento mechanismus obvykle zahrnuje následující typy.
(1) Materiálová kompenzace: Některé části ložiska jsou vyrobeny z materiálů se speciálními koeficienty tepelné roztažnosti. Když teplota stoupá, koeficient tepelné roztažnosti těchto materiálů je větší než u jiných dílů, čímž se automaticky kompenzují rozměrové změny.
(2) Konstrukční kompenzace: Některé konstrukční části ložiska jsou navrženy jako zatahovací nebo deformovatelné. Při změně velikosti ložiska se tyto konstrukční části odpovídajícím způsobem deformují, aby byla zachována stabilní mezera mezi vnitřním a vnějším kroužkem ložiska.
(3) Kompenzace předpětí: Úpravou předpětí ložiska se může automaticky zvýšit, když teplota vzroste, aby se kompenzovala změna rozměrů způsobená tepelnou roztažností.
Konkrétní způsob implementace:
Konkrétní způsob implementace expanzního kompenzačního mechanismu se liší v závislosti na konstrukci ložiska. Například v některých provedeních může mít vnitřní nebo vnější kroužek ložiska dvouvrstvou strukturu a vnitřní a vnější vrstva jsou spojeny elastickými prvky. Když teplota vzroste, pružný prvek mezi vnitřní a vnější vrstvou se deformuje, čímž se automaticky upraví mezera mezi vnitřním a vnějším kroužkem.

2. Pracovní účinek a výhody
Přijetím mechanismu kompenzace expanze může kuličkové ložisko s hlubokou drážkou kompenzující expanzi udržovat stabilní provozní stav při změně velikosti. Toto ložisko má následující výhody.
Silná adaptabilita: Může se přizpůsobit změnám velikosti za drsných pracovních podmínek, jako je vysoká teplota, vysoká rychlost a velké zatížení, aby byl zajištěn stabilní provoz ložiska.
Vysoká spolehlivost: Automatickou kompenzací změny velikosti snižuje selhání a poškození způsobené změnou velikosti a zlepšuje spolehlivost ložiska.
Nízké náklady na údržbu: Protože jsou sníženy poruchy a poškození způsobené změnou velikosti, snižují se náklady na údržbu a riziko používání.

Kuličkové ložisko s hlubokou drážkou s kompenzací expanze řeší problém změny velikosti, ke kterému může dojít u tradičních kuličkových ložisek za drsných pracovních podmínek, jako je vysoká teplota, vysoká rychlost nebo velké zatížení, prostřednictvím jedinečného kompenzačního mechanismu expanze. Toto ložisko má výhody silné přizpůsobivosti, vysoké spolehlivosti a nízkých nákladů na údržbu a má široké uplatnění v moderním průmyslu.
