Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku
Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku

Kuličková ložiska s hlubokou drážkou

Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku

Popis:

Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku je specifický typ kuličkového ložiska navržený tak, aby usnadnil snadnou montáž a demontáž. Přítomnost pojistné drážky a pojistného kroužku zjednodušuje proces montáže a demontáže ložiska, protože eliminuje potřebu dalších součástí nebo nástrojů pro zajištění ložiska na místě. Tato konstrukce je zvláště užitečná v aplikacích, kde je nutná častá údržba nebo výměna ložisek, protože umožňuje rychlý a snadný přístup k uspořádání ložisek.

kontaktujte nás Poptávka
PŘEDCHOZÍ:Žádný předchozí článek
DALŠÍ:Dvouřadé kuličkové ložisko s hlubokou drážkou

Detail produktu

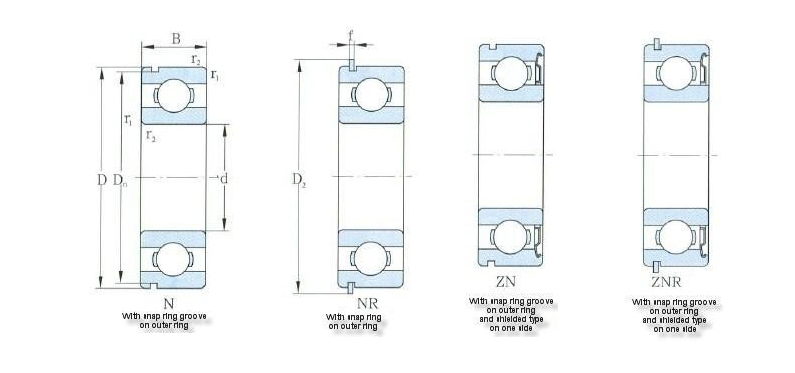

Okrajové rozměry (mm) Nosnost (kN) Rychlostní hodnocení (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
10 22 6 0.3 0.3 1.95 0.75 34000 40000 61900N 61900 NR 61900-ZN 61900-ZNR NR1022 24.8 0.70 20.80 0.80 1.05 0.20 12.00 20.0 26 1.0 1.70 0.3 0.0079
10 30 9 0.6 0.5 5.10 2.39 24000 30000 6200N 6200 NR 6200-ZN 6200-ZNR NR30 34.7 1.12 28.17 1.35 2.06 0.40 14.00 26.0 36 1.5 3.18 0.6 0.0308
10 35 11 0.6 0.5 7.66 3.47 20000 26000 6300N 6300 NR 6300-ZN 6300-ZNR NR35 39.7 1.12 33.17 1.35 2.06 0.40 14.00 31.0 41 1.5 3.18 0.6 0.0541
12 24 6 0.3 0.3 2.25 0.98 30000 36000 61901N 61901NR 61901-ZN 61901-ZNR NR1024 26.8 0.70 22.80 0.80 1.05 0.20 14.00 22.0 28 1.0 1.70 0.3 0.0107
12 28 8 0.3 0.3 5.10 2.39 36000 32000 6001N 6001NR 6001-ZN 6001-ZNR NR28 30.8 0.85 26.70 0.95 1.30 0.25 14.00 26.0 32 1.2 2.15 0.3 0.0211
12 32 10 0.6 0.5 6.76 3.05 22000 28000 6201N 6201NR 6201-ZN 6201-ZNR NR32 36.7 1.12 30.15 1.35 2.06 0.40 16.00 28.0 38 1.5 3.18 0.6 0.0356
12 37 12 1.0 0.5 8.58 3.92 19000 24000 6301N 6301NR 6301-ZN 6301-ZNR NR37 41.3 1.12 34.77 1.35 2.06 0.40 17.00 32.0 42 1.5 3.18 1.0 0.0620
15 28 7 0.3 0.3 4.33 2.25 24000 30000 61902N 61902NR 61902-ZN 61902-ZNR NR1028 30.8 0.85 26.70 0.95 1.30 0.25 17.00 26.0 32 1.2 2.15 0.3 0.0151
15 32 9 0.3 0.3 5.62 2.84 22000 28000 6002N 6002NR 6002-ZN 6002-ZNR NR32 36.7 1.12 30.15 1.35 2.06 0.40 17.00 30.0 38 1.5 3.18 0.3 0.0298
15 35 11 0.6 0.5 7.66 3.72 19000 24000 6202N 6202NR 6202-ZN 6202-ZNR NR35 39.7 1.12 33.17 1.35 2.06 0.40 19.00 31.0 41 1.5 3.18 0.6 0.0442
15 42 13 1.0 0.5 11.40 5.40 17000 20000 6302N 6302NR 6302-ZN 6302-ZNR NR42 46.3 1.12 39.75 1.35 2.06 0.40 20.00 37.0 47 1.5 3.18 1.0 0.0812
17 30 7 0.3 0.3 4.60 2.55 22000 28000 61903N 61903NR 61903-ZN 61903-ZNR NR1030 32.8 0.85 28.70 0.95 1.30 0.25 19.00 28.0 34 1.2 2.15 0.3 0.0173
17 35 10 0.3 0.3 6.50 3.36 19000 24000 6003N 6003NR 6003-ZN 6003-ZNR NR35 39.7 1.12 33.17 1.35 2.06 0.40 19.00 33.0 41 1.5 3.18 0.3 0.0382
17 40 12 0.6 0.5 10.30 4.79 17000 20000 6203N 6203NR 6203-ZN 6203-ZNR NR40 44.6 1.12 38.10 1.35 2.06 0.40 21.00 36.0 46 1.5 3.18 0.6 0.0636
17 47 14 1.0 0.5 13.50 6.55 16000 19000 6303N 6303NR 6303-ZN 6303-ZNR NR47 52.7 1.12 44.60 1.35 2.46 0.40 22.00 42.0 54 1.5 3.58 1.0 0.1140
17 62 17 1.1 0.5 22.90 10.80 12000 15000 6403N 6403NR 6403-ZN 6403-ZNR NR62 67.7 1.70 55.61 1.90 3.28 0.60 23.50 55.5 69 2.2 4.98 1.0 0.0267
20 32 7 0.3 0.3 3.48 2.23 19000 24000 61804N 61804NR 61804-ZN 61804-ZNR NR1032 34.8 0.85 30.70 0.95 1.30 0.25 22.00 30.0 36 1.2 2.15 0.3 0.0176
20 37 9 0.3 0.3 6.38 3.65 18000 22000 61904N 61904NR 61904-ZN 61904-ZNR NR1037 39.8 0.85 35.70 0.95 1.70 0.25 22.00 35.0 41 1.2 2.55 0.3 0.0372
20 42 12 0.6 0.5 9.44 5.03 17000 20000 6004N 6004NR 6004-ZN 6004-ZNR NR42 46.3 1.12 39.75 1.35 2.06 0.40 24.00 38.0 48 1.5 3.18 0.6 0.0683
20 47 14 1.0 0.5 12.90 6.65 15000 18000 6204N 6204NR 6204-ZN 6204-ZNR NR47 52.7 1.12 44.60 1.35 2.46 0.40 25.00 42.0 54 1.5 3.58 1.0 0.1020
20 52 15 1.1 0.5 16.00 7.88 13000 16000 6304N 6304NR 6304-ZN 6304-ZNR NR52 57.9 1.12 49.73 1.35 2.46 0.40 26.50 45.5 59 1.5 3.58 1.0 0.1440
20 72 19 1.1 0.5 31.10 15.20 10000 13000 6404N 6404NR 6404-ZN 6404-ZNR NR72 78.6 1.70 68.81 1.90 3.28 0.60 26.50 65.5 80 2.2 4.98 1.0 0.3970
22 44 12 0.6 0.5 9.40 5.05 17000 20000 60/22N 60/22NR 60/22-ZN 60/22-ZNR NR44 48.3 1.12 41.75 1.35 2.06 0.40 2600 40.0 49 1.5 3.18 0.6 0.0724
22 50 14 1.0 0.5 12.90 6.80 14000 16000 62/22N 62/22NR 62/22-ZN 62/22-ZNR NR50 55.7 1.12 47.60 1.35 2.46 0.40 27.00 45.0 57 1.5 3.58 1.0 0.1160
Okrajové rozměry (mm) Nosnost (kN) Rychlostní hodnocení (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
22 56 16 1.1 0.5 18.50 9.25 13000 16000 63/22N 63/22NR 63/22-ZN 63/22-ZNR NR56 61.7 1.12 53.60 1.35 2.46 0.40 28.50 49.5 63 1.5 3.58 1.0 0.1750
25 37 7 0.3 0.3 3.84 2.80 17000 20000 61805N 61805NR 61805-ZN 61805-ZNR NR1037 39.8 0.85 35.70 0.95 1.30 0.25 27.00 35.0 41 1.2 2.15 0.3 0.0212
25 42 9 0.3 0.3 7.32 4.56 16000 19000 61905N 61905NR 61905-ZN 61905-ZNR NR1042 44.8 0.85 40.70 0.95 1.70 0.25 27.00 40.0 46 1.2 2.55 0.3 0.0427
25 47 12 0.6 0.5 10.10 5.85 15000 18000 6005N 6005 NR 6005-ZN 6005-ZNR NR47 52.7 1.12 44.60 1.35 2.06 0.40 29.00 43.0 54 1.5 3.18 0.6 0.0786
25 52 15 1.0 0.5 14.00 7.87 12000 15000 6205N 6205 NR 6205-ZN 6205-ZNR NR52 57.9 1.12 49.73 1.35 2.46 0.40 30.00 47.0 59 1.5 3.58 1.0 0.1260
25 62 17 1.1 0.5 22.50 11.60 11000 14000 6305N 6305 NR 6305-ZN 6305-ZNR NR62 67.7 1.70 59.61 1.90 3.28 0.60 31.50 55.5 69 2.2 4.98 1.0 0.2240
25 80 21 1.5 0.5 37.30 18.80 9000 11000 6405N 6405 NR 6405-ZN 6405-ZNR NR80 86.6 1.70 76081 1.90 3.28 0.60 33.00 72.0 88 2.2 4.98 1.5 0.5260
28 52 12 0.6 0.5 10.70 6.63 14000 16000 60/28N 60/28NR 60/28-ZN 60/28-ZNR NR52 57.9 1.12 49.73 1.35 2.06 0.40 32.00 48.0 59 1.5 3.18 0.6 0.0991
28 58 16 1.0 0.5 16.60 9.54 12000 14000 62/28N 62/28NR 62/28-ZN 62/28-ZNR NR58 63.7 1.12 55.60 1.35 2.46 0.40 33.00 53.0 65 1.5 3.58 1.0 0.1720
28 68 18 1.1 0.5 25.00 12.10 10000 7500 63/28N 63/28NR 63/28-ZN 63/28-ZNR NR68 74.6 1.70 64.82 1.90 3.28 0.60 34.50 61.5 76 2.2 4.98 1.0 0.2870
30 42 7 0.3 0.5 4.15 3.32 15000 18000 61806N 61806NR 61806-ZN 61806-ZNR NR1042 44.8 0.85 40.70 0.95 1.30 0.25 34.50 40.0 46 1.2 2.15 0.3 0.0249
30 47 9 0.3 0.5 8.05 5.37 14000 17000 61906N 61906NR 61906-ZN 61906-ZNR NR1047 49.8 0.85 45.70 0.95 1.70 0.25 32.00 45.0 51 1.2 2.55 0.3 0.0479
30 55 13 1.0 0.5 13.30 8.36 12000 15000 6006N 6006NR 6006-ZN 6006N-ZNR NR55 60.7 1.12 52.60 1.35 2.08 0.40 35.00 50.0 62 1.5 3.20 1.0 0.1150
30 62 16 1.0 0.5 19.50 11.30 10000 13000 6206N 6206NR 6206-ZN 6206-ZNR NR62 67.7 1.70 59.61 1.90 3.28 0.60 35.00 57.0 69 2.2 4.98 1.0 0.2000
30 72 19 1.1 0.5 26.70 14.90 9000 11000 6306N 6306NR 6306-ZN 6306-ZNR NR72 78.6 1.70 68.81 1.90 3.28 0.60 36.50 65.5 80 2.2 4.98 1.0 0.3500
30 90 23 1.5 0.5 47.30 24.50 8500 10000 6406N 6406NR 6406-ZN 6406-ZNR NR90 96.5 2.46 86.79 2.70 3.28 0.60 38.00 82.0 98 3.0 5.47 1.5 0.7240
32 58 13 1.0 0.5 13.30 8.39 12000 14000 60/32N 60/32NR 60/32-ZN 60/32-ZNR NR58 63.7 1.12 55.60 1.35 2.08 0.40 37.00 53.0 65 1.5 3.20 1.0 0.1270
32 65 17 1.0 0.5 21.20 12.50 10000 12000 62/32N 62/32NR 62/32-ZN 62/32-ZNR NR65 70.7 1.70 62.60 1.90 3.28 0.60 37.00 60.0 72 2.2 4.98 1.0 0.2270
32 75 20 1.1 0.5 29.90 17.00 9000 10000 63/32N 63/32NR 63/32-ZN 63/32-ZNR NR75 81.6 1.70 71.83 1.90 3.28 0.60 38.50 68.5 83 2.2 4.98 1.0 0.3870
35 47 7 0.3 0.5 4.29 3.60 13000 16000 61807N 61807NR 61807-ZN 61807-ZNR NR1047 49.8 0.85 45.70 0.95 1.30 0.25 37.00 45.0 51 1.2 2.15 0.3 0.0282
35 55 10 0.6 0.5 9.54 6.83 11000 14000 61907N 61907NR 61907-ZN 61907-ZNR NR1055 57.8 0.8 53.70 0.95 1.70 0.25 39.00 51.0 59 1.2 2.55 0.6 0.0769
35 62 14 1.0 0.5 16.00 10.30 10000 13000 6007N 6007NR 6007-ZN 6007-ZNR NR62 67.7 1.70 59.61 1.90 2.08 0.60 40.00 57.0 69 2.2 3.76 10 0.1480
35 72 17 1.1 0.5 25.60 15.30 9000 11000 6207N 6207NR 6207-ZN 6207-ZNR NR72 78.6 1.70 68.81 1.90 3.28 0.60 41.50 65.5 80 2.2 4.98 1.0 0.2800
35 80 21 1.5 0.5 33.40 19.20 8500 10000 6307N 6307NR 6307-ZN 6307-ZNR NR80 86.6 1.70 76.81 1.90 3.28 0.60 43.00 72.0 88 2.2 4.98 1.5 0.4490
Okrajové rozměry (mm) Nosnost (kN) Rychlostní hodnocení (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
35 100 25 1.5 0.5 55.30 31.00 7000 8500 6407N 6407NR 6407-ZN 6407-ZNR NR100 106.5 2.46 96.80 2.70 3.28 0.60 43.00 92.0 108 3.0 5.74 1.5 0.9180
40 52 7 0.3 0.3 4.52 4.10 11000 14000 61808N 61808NR 61808-ZN 61808-ZNR NR1052 54.8 0.85 50.70 0.95 1.30 0.25 42.00 50.0 56 1.2 2.15 0.3 0.0317
40 62 12 0.6 0.5 12.20 8.90 10000 13000 61908N 61908NR 61908-ZN 61908-ZNR NR1062 64.8 0.85 60.70 0.95 1.70 0.25 44.00 58.0 66 1.2 2.55 0.6 0.1130
40 68 15 1.0 0.5 16.80 11.60 9500 12000 6008N 6008NR 6008-ZN 6008-ZNR NR68 74.6 1.70 64.82 1.90 2.49 0.60 45.00 63.0 76 2.2 4.19 1.0 0.1840
40 80 18 1.1 0.5 27.60 17.40 8500 10000 6208N 6208NR 6208-ZN 6208-ZNR NR80 86.6 1.70 76.81 1.90 3.28 0.60 46.50 73.5 88 2.2 4.98 1.0 0.3670
40 90 23 1.5 0.5 40.80 24.00 7500 9000 6308N 6308NR 6308-ZN 6308-ZNR NR90 96.5 2.46 86.79 2.70 3.28 0.60 48.00 82.0 98 3.0 5.74 1.5 0.6320
40 110 27 2.0 0.5 63.80 36.60 6700 8000 6408N 6408NR 6408-ZN 6408-ZNR NR110 116.6 2.46 106.81 2.70 3.28 0.60 49.00 101.0 118 3.0 5.74 2.0 1.2300
45 58 7 0.3 0.3 4.73 4.50 9500 12000 61809N 61809NR 61809-ZN 61809-ZNR NR1058 60.8 0.85 56.70 0.95 1.30 0.25 47.00 56.0 62 1.2 2.15 0.3 0.0399
45 68 12 0.6 0.5 14.20 10.90 9000 11000 61909N 61909NR 61909-ZN 61909-ZNR NR1068 70.8 0.85 66.70 0.95 1.70 0.25 49.00 64.0 72 1.2 2.25 0.6 0.1300
45 75 16 1.0 0.5 19.90 14.00 9000 11000 6009N 6009 NR 6009-ZN 6009-ZNR NR75 81.6 1.70 71.83 1.90 2.49 0.60 50.00 70.0 83 2.2 4.19 1.0 0.2420
45 85 19 1.1 0.5 31.20 20.40 7500 9000 6209N 6209NR 6209-ZN 6209-ZNR NR85 91.6 1.70 81.81 1.90 3.28 0.60 51.50 78.5 93 2.2 4.98 1.0 0.4140
45 100 25 1.5 0.5 48.90 29.30 6700 6700 6309N 6309NR 6309-ZN 6309-ZNR NR100 106.5 2.46 96.80 2.70 3.28 0.60 53.00 92.0 108 3.0 5.74 1.5 0.8430
45 120 29 2.0 0.5 72.90 42.60 6000 6000 6409N 6409NR 6409-ZN 6409-ZNR NR120 129.7 2.82 115.21 3.10 4.06 0.60 54.00 111.0 131 3.5 6.88 2.0 1.5400
50 65 7 0.3 0.3 4.93 4.94 9000 11000 61810N 61810NR 61810-ZN 61810-ZNR NR1065 67.8 0.85 63.70 0.95 1.30 0.25 52.00 63.0 69 1.2 2.15 0.3 0.0545
50 72 12 0.6 0.5 14.60 11.70 8500 10000 61910N 61910NR 61910-ZN 61910-ZNR NR1072 74.8 0.85 70.70 0.95 1.70 0.25 54.00 68.0 76 1.2 2.55 0.6 0.1380
50 80 16 1.0 0.5 20.70 15.40 8500 10000 6010N 6010 NR 6010-ZN 6010-ZNR NR80 86.6 1.70 76.81 1.90 2.45 0.60 55.00 75.0 88 2.2 4.19 1.0 0.2560
50 90 20 1.1 0.5 35.10 23.20 7000 8500 6210N 6210 NR 6210-ZN 6210-ZNR NR90 96.5 2.46 96.79 2.70 3.28 0.60 56.50 83.5 98 3.0 5.74 1.0 0.4580
50 110 27 2.0 0.5 57.60 35.30 6300 7500 6310N 6310 NR 6310-ZN 6310-ZNR NR110 116.6 2.46 106.81 2.70 3.28 0.60 59.00 101.0 118 3.0 5.74 2.0 1.0900
50 130 31 2.1 0.5 83.30 49.30 5300 6300 6410N 6410 NR 6410-ZN 6410-ZNR NR130 139.7 2.82 125.22 3.10 4.06 0.60 61.00 119.0 141 3.5 6.88 2.0 1.9000
55 72 9 0.3 0.3 9.07 8.45 8500 10000 61811N 61811NR 61811-ZN 61811-ZNR NR1072 74.8 0.85 70.70 0.95 1.70 0.25 57.00 70.0 76 1.2 2.55 0.3 0.0795
55 80 13 1.0 0.5 18.90 15.10 8000 9500 61911N 61911NR 61911-ZN 61911-ZNR NR1080 84.4 1.12 77.90 1.30 2.10 0.40 60.00 75.0 86 1.5 3.22 1.0 0.1770
55 90 18 1.1 0.5 26.70 20.10 7500 9000 6011N 6011NR 6011-ZN 6011-ZNR NR90 96.5 2.46 86.79 2.70 2.87 0.60 61.50 83.5 98 3.0 5.33 1.0 0.3730

Okrajové rozměry (mm) Nosnost (kN) Omezovací rychlost (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
55 100 21 1.5 0.5 43.40 29.20 6300 7500 6211N 6211NR 6211-ZN 6211-ZNR NR100 106.5 2.46 96.80 2.70 3.28 0.60 63.00 92.0 108 3.0 5.74 1.5 0.5990
55 120 29 2.0 0.5 71.60 44.80 5600 6700 6311N 6311NR 6311-ZN 6311-ZNR NR120 129.7 2.82 115.21 3.10 4.06 0.60 64.00 111.0 131 3.5 6.88 2.0 1.3700
55 140 33 2.1 0.5 101.00 62.30 5000 6000 6411N 6411NR 6411-ZN 6411-ZNR NR140 149.7 2.82 135.23 3.10 4.90 0.60 66.00 129.0 151 3.5 7.72 2.0 2.2800
60 78 10 0.3 0.3 10.30 9.91 7500 9000 61812N 61812NR 61812-ZN 61812-ZNR NR1078 82.7 1.12 76.20 1.30 1.70 0.40 62.00 76.0 84 1.5 2.82 0.3 0.0995
60 85 13 1.0 0.5 19.40 16.20 7500 9000 61912N 61912NR 61912-ZN 61912-ZNR NR1085 89.4 1.12 82.90 1.30 2.10 0.40 65.00 80.0 91 1.5 3.22 1.0 0.1900
60 95 18 1.1 0.5 30.20 23.00 6700 8000 6012N 6012NR 6012-ZN 6012-ZNR NR95 101.6 2.46 91.82 2.70 2.87 0.60 66.50 88.5 103 3.0 5.33 1.0 0.3890
60 110 22 1.5 0.5 47.80 32.90 6000 7000 6212N 6212NR 6212-ZN 6212-ZNR NR110 116.6 2.46 106.81 2.70 3.28 0.60 68.00 102.0 118 3.0 5.74 1.5 0.7930
60 130 31 2.1 0.5 81.90 51.80 5000 6000 6312N 6312NR 6312-ZN 6312-ZNR NR130 139.7 2.82 125.22 3.10 4.06 0.60 71.00 119.0 141 3.5 6.88 2.0 1.6900
60 150 35 2.1 0.5 109.00 70.10 4800 5600 6412N 6412NR 6412-ZN 6412-ZNR NR150 159.7 2.82 145.24 3.10 4.90 0.60 71.00 139.0 162 3.5 7.72 2.0 2.7500
65 85 10 0.6 0.5 10.80 10.70 7000 8500 61813N 61813NR 61813-ZN 61813-ZNR NR1085 89.4 1.12 82.91 1.30 1.70 0.40 69.00 81.0 91 1.5 2.82 0.6 0.1240
65 90 13 1.0 0.5 19.90 17.50 6700 8000 61913N 61913NR 61913-ZN 61913-ZNR NR1090 94.4 1.12 87.90 1.30 2.10 0.40 70.00 85.0 96 1.5 3.22 1.0 0.2030
65 100 18 1.1 0.5 31.90 24.90 6300 7500 6013N 6013NR 6013-ZN 6013-ZNR NR100 106.5 2.46 96.80 2.70 2.87 0.60 71.50 93.5 108 3.0 5.33 1.0 0.4060
65 120 23 1.5 0.5 50.70 37.10 5300 6300 6213N 6213NR 6213-ZN 6213-ZNR NR120 129.7 2.82 115.21 3.10 4.06 0.60 73.00 112.0 131 3.5 6.88 1.5 1.0200
65 140 33 2.1 0.5 92.80 59.70 4800 5600 6313N 6313NR 6313-ZN 6313-ZNR NR140 149.7 2.82 135.33 3.10 4.90 0.60 76.00 129.0 151 3.5 7.72 2.0 2.0800
65 160 37 2.1 0.5 118.00 78.60 4500 5300 6413N 6413NR 6413-ZN 6413-ZNR NR160 169.7 2.82 155.22 3.10 4.90 0.60 76.00 149.0 172 3.5 7.72 2.0 3.3300
70 90 10 0.6 0.5 11.20 11.50 6700 8000 61814N 61814NR 61814-ZN 61814-ZNR NR1090 94.4 1.12 87.90 1.30 1.70 0.40 74.00 86.0 96 1.5 2.82 0.6 0.1320
70 100 16 1.0 0.5 23.70 21.10 6300 7500 61914N 61914NR 61914-ZN 61914-ZNR NR10100 104.4 1.12 97.90 1.30 2.50 0.40 75.00 95.0 106 1.5 3.62 1.0 0.3390
70 110 20 1.1 0.5 38.70 30.40 6000 7000 6014N 6014NR 6014-ZN 6014-ZNR NR110 116.6 2.46 106.81 2.70 2.87 0.60 76.50 103.5 118 3.0 5.33 1.0 0.5740
70 125 24 1.5 0.5 55.80 41.10 5000 6000 6214N 6214NR 6214-ZN 6214-ZNR NR125 134.7 2.82 120.22 3.10 4.06 0.60 78.00 117.0 136 3.5 6.88 1.5 1.1000
70 150 35 2.1 0.5 104.00 68.00 4500 5300 6314N 6314NR 6314-ZN 6314-ZNR NR150 159.7 2.82 145.24 3.10 4.90 0.60 81.00 139.0 162 3.5 7.72 2.0 2.5200
70 180 42 3.0 0.5 135.00 96.20 3800 4500 6414N 6414NR 6414-ZN 6414-ZNR NR180 192.9 3.10 173.66 3.50 5.69 0.60 83.00 167.0 195 3.5 8.79 2.5 4.9000
75 95 10 0.6 0.5 11.30 11.90 6300 7500 61815N 61815NR 61815-ZN 61815-ZNR NR1095 99.4 1.12 92.90 1.30 1.70 0.40 79.00 91.0 101 1.5 2.82 0.6 0.1400
75 105 16 1.0 0.5 23.40 22.50 6000 7000 61915N 61915NR 61915-ZN 61915-ZNR NR10105 110.7 1.12 102.60 1.30 2.50 0.40 80.00 100.0 112 1.5 3.62 1.0 0.3640
75 115 20 1.1 0.5 40.30 33.20 5600 6700 6015N 6015NR 6015-ZN 6015-ZNR NR115 121.6 2.46 111.81 2.70 2.87 0.60 81.50 108.5 123 3.0 5.33 1.0 0.6050
Okrajové rozměry (mm) Nosnost (kN) Omezovací rychlost (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
75 130 25 1.5 0.5 60.80 45.40 4800 5600 6215N 6215NR 6215-ZN 6215-ZNR NR130 139.7 2.82 125.22 3.10 4.06 0.60 83.00 122.0 141 3.5 6.88 1.5 1.1700
75 160 37 2.1 0.5 113.00 77.00 4300 5000 6315N 6315NR 6315-ZN 6315-ZNR NR160 169.7 2.82 155.22 3.10 4.90 0.60 86.00 149.0 172 3.5 7.72 2.0 3.0200
75 190 45 3.0 0.5 153.00 114.00 3600 4300 6415N 6415NR 6415-ZN 6415-ZNR NR190 202.9 3.10 183.64 3.50 5.69 0.60 88.00 177.0 205 3.5 8.79 2.5 6.7500
80 100 10 0.6 0.5 11.60 12.70 6000 7000 61816N 61816NR 61816-ZN 61816-ZNR NR10100 104.4 1.12 97.90 1.30 1.70 0.40 84.00 96.0 106 1.5 2.82 0.6 0.1490
80 110 16 1.0 0.5 22.00 23.90 5600 6700 61916N 61916NR 61916-ZN 61916-ZNR NR10110 115.7 1.12 107.60 1.30 2.50 0.40 85.00 105.0 117 1.5 3.62 1.0 0.3780
80 125 22 1.1 0.5 42.40 35.60 5300 6300 6016N 6016NR 6016-ZN 6016-ZNR NR125 134.7 2.82 120.22 3.10 2.87 0.60 86.50 118.5 136 3.5 5.69 1.0 0.8360
80 140 26 2.0 0.5 71.50 54.30 4500 5300 6216N 6216NR 6216-ZN 6216-ZNR NR140 149.7 2.82 135.23 3.10 4.90 0.60 89.00 131.0 151 3.5 7.72 2.0 1.4200
80 170 39 2.1 0.5 123.00 86.50 3800 4500 6316N 6316NR 6316-ZN 6316-ZNR NR170 182.9 3.10 163.65 3.50 5.69 0.60 91.00 159.0 185 3.5 8.79 2.0 3.5600
80 200 48 3.0 0.5 163.00 12.50 3400 4000 6416N 6416NR 6416-ZN 6416-ZNR NR200 212.9 3.10 193.65 3.50 5.69 0.60 93.00 187.0 215 3.5 8.79 2.5 7.9600
85 110 13 1.0 0.5 16.00 16.80 5300 6300 61817N 61817NR 61817-ZN 61817-ZNR NR10110 115.7 1.12 107.60 1.30 2.10 0.40 90.00 105.0 117 1.5 3.22 1.0 0.2600
85 120 18 1.1 0.5 31.90 29.70 5300 6300 61917N 61917NR 61917-ZN 61917-ZNR NR10120 125.7 1.12 117.60 1.30 3.30 0.40 91.50 113.5 127 1.5 4.42 1.0 0.5290
85 130 22 1.1 0.5 47.30 40.10 5000 6000 6017N 6017NR 6017-ZN 6017-ZNR NR130 139.7 2.82 125.22 3.10 2.87 0.60 91.50 123.5 141 3.5 5.69 1.0 0.8570
85 150 28 2.0 0.5 77.20 59.30 4300 5000 6217N 6217NR 6217-ZN 6217-ZNR NR150 159.7 2.82 145.24 3.10 4.90 0.60 94.00 141.0 162 3.5 7.72 2.0 1.8100
85 180 41 3.0 0.5 133.00 96.60 3600 4300 6317N 6317NR 6317-ZN 6317-ZNR NR180 192.9 3.10 173.66 3.50 5.69 0.60 98.00 167.0 195 4.0 8.79 2.5 4.2500
90 115 13 1.0 0.5 16.50 18.00 5300 6300 61818N 61818NR 61818-ZN 61818-ZNR NR10115 120.7 1.12 112.60 1.30 2.10 0.40 95.00 110.0 122 1.5 3.20 1.0 0.2790
90 125 18 1.1 0.5 32.80 31.50 5000 6000 61918N 61918NR 61918-ZN 61918-ZNR NR10125 130.7 1.12 122.60 1.30 3.30 0.40 96.50 118.5 132 1.5 4.42 1.0 0.5560
90 140 24 1.5 0.5 52.30 45.10 4800 5600 6018N 6018NR 6018-ZN 6018-ZNR NR140 149.7 2.82 135.23 3.10 3.71 0.60 98.00 132.0 152 3.5 6.53 1.5 1.1300
90 160 30 2.0 0.5 96.10 71.50 3800 4500 6218N 6218NR 6218-ZN 6218-ZNR NR160 169.7 2.82 155.22 3.10 4.90 0.60 99.00 151.0 172 3.5 7.72 2.0 2.1500
90 190 43 3.0 0.5 143.00 107.00 3400 4000 6318N 6318NR 6318-ZN 6318-ZNR NR190 202.9 3.10 183.64 3.50 5.69 0.60 103.00 177.0 205 4.0 8.79 2.5 4.9500
95 120 13 1.0 0.5 18.60 18.60 5000 6000 61819N 61819NR 61819-ZN 61819-ZNR NR10120 125.7 1.12 117.60 1.30 2.10 0.40 100.00 115.0 127 1.5 3.22 1.0 0.2930
95 130 18 1.1 0.5 33.70 33.30 4800 5600 61919N 61919NR 61919-ZN 61919-ZNR NR10130 135.7 1.12 127.60 1.30 3.30 0.40 101.50 123.5 137 1.5 4.42 1.0 0.5840
95 145 24 1.5 0.5 58.00 50.10 4500 5300 6019N 6019NR 6019-ZN 6019-ZNR NR145 154.7 2.82 140.23 3.10 3.71 0.60 103.00 137.0 157 3.5 6.53 1.5 1.1600
95 170 32 2.1 0.5 109.00 81.70 3600 4300 6219N 6219NR 6219-ZN 6219-ZNR NR170 182.9 3.10 163.65 3.50 5.69 0.60 106.00 159.0 185 4.0 8.79 2.0 2.6100
95 200 45 3.0 0.5 153.00 118.00 3200 3800 6319N 6319NR 6319-ZN 6319-ZNR NR200 212.9 3.10 193.65 3.50 5.69 0.60 108.00 187.0 215 4.0 8.79 2.5 5.7300
Okrajové rozměry (mm) Nosnost (kN) Omezovací rychlost (ot./min) Číslo Stahovací kroužek (mm) Rozměry drážky (mm) Montážní rozměry (mm) Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		rs
min 		Cr Cor Namazat Olej N NR -ZN -ZNR Číslo D2
max 		f Dn
max 		b
min 		a
max 		ro
max 		da
min 		Da
max 		Db
min 		ba
min 		Ca
max 		ra
max
100 125 13 1.0 0.5 16.90 19.10 4800 5600 61820N 61820NR 61820-ZN 61820-ZNR NR10125 130.7 1.12 122.60 1.30 2.10 0.40 105.00 120.0 132 1.5 3.22 1.0 0.3050
100 140 20 1.1 0.5 43.90 42.00 4500 5300 61920N 61920 NR 61920-ZN 61920-ZNR NR10140 145.7 1.70 137.60 1.90 3.30 0.60 106.50 133.5 147 2.2 5.00 1.0 0.7820
100 150 24 1.5 0.5 63.70 50.40 4300 5000 6020N 6020 NR 6020-ZN 6020-ZNR NR150 159.7 2.82 145.24 3.10 3.71 0.60 108.00 142.0 162 3.5 6.53 1.5 1.1900
100 180 34 2.1 0.5 122.00 92.70 3400 4000 6220N 6220 NR 6220-ZN 6220-ZNR NR180 192.9 3.10 173.66 3.50 5.69 0.60 111.00 169.0 195 4.0 8.79 2.0 3.1100
105 130 13 1.0 0.5 17.40 20.40 4500 5300 61821N 61821NR 61821-ZN 61821-ZNR NR10130 135.7 1.12 127.60 1.30 2.10 0.40 110.00 125.0 137 1.5 3.22 1.0 0.3200
105 145 20 1.1 0.5 46.30 44.80 4300 5000 61921N 61921NR 61921-ZN 61921-ZNR NR10145 150.7 1.70 142.60 1.90 3.30 0.60 111.50 138.5 152 2.2 5.00 1.0 0.8020
105 160 26 2.0 0.5 69.80 61.20 4000 4800 6021N 6021NR 6021-ZN 6021-ZNR NR160 169.7 2.82 155.22 3.10 3.71 0.60 114.00 151.0 172 3.5 6.53 2.0 1.5400
105 190 36 2.1 0.5 133.00 104.00 3200 3800 6221N 6221NR 6221-ZN 6221-ZNR NR190 202.9 3.10 183.64 3.50 5.69 0.60 116.00 179.0 205 4.0 8.79 2.0 3.7800
110 140 16 1.0 0.5 24.30 27.20 4300 5000 61822N 61822NR 61822-ZN 61822-ZNR NR10140 145.7 1.70 137.60 1.90 2.50 0.60 115.00 135.0 147 2.2 4.20 1.0 0.4960
110 150 20 1.1 0.5 47.80 47.70 4000 4800 61922N 61922NR 61922-ZN 61922-ZNR NR10150 155.7 1.70 147.60 1.90 3.30 0.60 116.50 143.5 157 2.2 5.00 1.0 0.8370
110 170 28 2.0 0.5 75.10 67.30 3800 4500 6022N 6022NR 6022-ZN 6022-ZNR NR170 182.9 3.10 163.65 3.50 3.71 0.60 119.00 161.0 185 4.0 6.81 2.0 1.9300
110 200 38 2.1 0.5 144.00 117.00 3000 3600 6222N 6222NR 6222-ZN 6222-ZNR NR200 212.9 3.10 193.65 3.50 5.69 0.60 121.00 189.0 215 4.0 8.79 2.0 4.4100
120 150 16 1.0 0.5 25.00 26.00 3800 4500 61824N 61824NR 61824-ZN 61824-ZNR NR10150 155.7 1.70 147.60 1.90 2.50 0.60 125.00 145.0 157 2.2 4.20 1.0 0.5320
120 165 22 1.1 0.5 57.20 56.90 3600 4300 61924N 61924NR 61924-ZN 61924-ZNR NR10165 171.5 1.70 161.80 1.90 3.70 0.60 126.50 158.5 173 2.2 5.40 1.0 1.1400
120 180 28 2.0 0.5 88.30 79.70 3400 4000 6024N 6024NR 6024-ZN 6024-ZNR NR10180 192.9 3.10 173.66 3.50 3.71 0.60 129.00 171.0 195 4.0 6.81 2.0 2.0300
130 165 18 1.1 0.5 32.50 34.00 3600 4300 61826N 61826NR 61826-ZN 61826-ZNR NR10165 171.5 1.70 161.80 1.90 3.30 0.60 136.50 158.5 173 2.2 5.00 1.0 0.7700
130 180 24 1.5 0.5 69.40 70.00 3400 4000 61926N 61926NR 61926-ZN 61926-ZNR NR10180 186.5 1.70 176.80 1.90 3.70 0.60 138.00 172.0 188 2.2 5.40 1.5 1.4900
130 200 33 2.0 0.5 102.00 93.90 3200 3800 6026N 6026NR 6026-ZN 6026-ZNR NR200 212.9 3.10 193.65 3.50 5.69 0.60 139.00 191.0 215 4.0 8.79 1.0 3.1000
140 175 18 1.1 0.5 34.00 36.50 3400 4000 61828N 61828NR 61828-ZN 61828-ZNR NR10175 181.5 1.70 171.80 1.90 3.30 0.60 146.50 168.5 183 2.2 5.00 1.0 0.8200
140 190 24 1.5 0.5 71.20 74.60 3200 3800 61928N 61928NR 61928-ZN 61928-ZNR NR10190 196.5 1.70 186.80 1.90 3.70 0.60 148.00 182.0 198 2.2 5.40 1.5 1.5700
150 190 20 1.1 0.5 42.50 44.00 3000 3600 61830N 61830NR 61830-ZN 61830-ZNR NR10190 196.5 1.70 186.80 1.90 3.30 0.60 156.50 183.5 198 2.2 5.00 0.6 1.1000
160 200 20 1.1 0.5 44.00 48.00 2800 3400 61832N 61832NR 61832-ZN 61832-ZNR NR10200 206.5 1.90 196.80 1.70 3.30 0.60 166.50 193.5 208 2.2 5.00 0.6 1.1600

Kuličková ložiska s hlubokou drážkou

Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku

Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku
Dvouřadé kuličkové ložisko s hlubokou drážkou

Dvouřadé kuličkové ložisko s hlubokou drážkou
Chromová ocel 6*19*6mm kuličkové ložisko s hlubokou drážkou 6311

Chromová ocel 6*19*6mm kuličkové ložisko s hlubokou drážkou 6311
Vysokorychlostní kuličková ložiska s nízkým třecím momentem

Vysokorychlostní kuličková ložiska s nízkým třecím momentem
Kuličková ložiska s hlubokými drážkami

Kuličková ložiska s hlubokými drážkami
Kuličkové ložisko s kompenzací expanze

Kuličkové ložisko s kompenzací expanze
O nás
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd je profesionální Čína Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku Dodavatelé a Velkoobchod Kuličkové ložisko s hlubokou drážkou a pojistným kroužkem na vnějším kroužku Výrobci. Nachází se na pobřeží východní Číny, v krásném a starobylém městě Ningbo, je vycházející hvězdou společnost Ningbo Demy (D&M) Bearings Co., LTD. Její dceřiná společnost – Ningbo Giant Bearing Manufacturing Co., Ltd se specializuje na vysoce kvalitní ložiska pro průmyslové a automobilové aplikace.
Média
Zpětná vazba
Kuličková ložiska s hlubokou drážkou Oborové znalosti

Základní konstrukční vlastnosti Kuličkové ložisko s hlubokou drážkou s pojistnou drážkou a pojistným kroužkem na vnějším kroužku

1. Vnitřní a vnější prstencová struktura
Kuličková ložiska s hlubokou drážkou se skládají hlavně z vnitřního kroužku, vnějšího kroužku a kuliček. Vnitřní kroužek těsně dosedá na hřídel a obvykle se otáčí s hřídelí. Vnější kroužek je instalován v ložiskovém sedle nebo skříni, aby hrál podpůrnou a polohovací roli. Vnitřní a vnější kroužky jsou obrobeny s obloukovými drážkami, které slouží k uložení kuliček. Poloměr drážky vnitřního prstence je o něco menší než poloměr kuličky, zatímco poloměr drážky vnějšího prstence je o něco větší než poloměr kuličky. Tato konstrukce umožňuje určitou vůli mezi kuličkou a drážkou přizpůsobit se rozměrovým změnám způsobeným faktory, jako je tepelná roztažnost, axiální posunutí nebo výrobní chyby.

2. Míč a klec
Kulička je základní součástí kuličkového ložiska s hlubokou drážkou. Je umístěn mezi vnitřní a vnější prstencovou drážkou a nese radiální a axiální zatížení. Míč je obvykle vyroben z materiálů s vysokou tvrdostí a vysokou odolností proti opotřebení, aby bylo zajištěno, že si stále může udržet dobrý výkon při dlouhodobém provozu s vysokým zatížením. Aby kuličky zůstaly ve správné poloze v drážce a nedocházelo k jejich vzájemné kolizi, bývá v ložisku instalována klec. Klec je obvykle vylisována z ocelových plátů a její tvar a velikost jsou přesně vypočítány a navrženy tak, aby zajistily rovnoměrné rozložení a stabilní chod kuliček v drážce.

3. Drážka spony a pojistný kroužek vnějšího kroužku
Kuličková ložiska s hlubokými drážkami a pojistnými kroužky vnějšího kroužku mají jedinečnou konstrukci. Drážky spony jsou obvykle umístěny na jedné nebo obou stranách vnějšího kroužku a jejich tvar a velikost jsou přesně navrženy tak, aby do nich bylo možné pevně zapustit pojistný kroužek. Pojistný kroužek je jednohrdlový kroužek s konstantním průřezem a jeho materiálem je obvykle pružný materiál, jako je pružinová ocel nebo nerezová ocel. Při montáži je pojistný kroužek stlačen a zapuštěn do drážky spony a poté je ložisko svou elastickou vratnou silou upevněno k pouzdru nebo sedlu ložiska. Tato konstrukce nejen zjednodušuje proces instalace ložiska, ale také zlepšuje axiální stabilitu ložiska.

4. Těsnící a prachotěsná konstrukce
Pro další zlepšení výkonu a životnosti kuličkových ložisek s hlubokými drážkami jsou některá ložiska vybavena také těsnícími a prachotěsnými konstrukcemi. Tyto struktury jsou obvykle vyrobeny z pryže nebo kovu a jejich tvary a velikosti jsou přizpůsobeny podle specifikací a aplikačních scénářů ložiska. Těsnící a prachotěsné konstrukce mohou účinně zabránit vnikání prachu, vlhkosti a dalších nečistot do ložiska, a tak udržet ložisko čisté a suché. Současně mohou také snížit únik a těkání maziv, což zajišťuje, že ložisko zůstane v dobrém stavu mazání během dlouhodobého provozu.
