Dvouřadé kuličkové ložisko s hlubokou drážkou

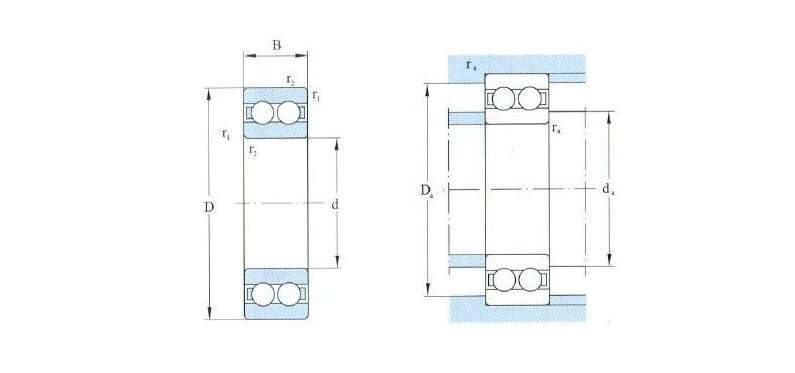

Specifická struktura dvouřadého kuličkového ložiska s hlubokou drážkou

Dvouřadá kuličková ložiska s hlubokou drážkou , jak název napovídá, mají dvě řady kuliček uspořádaných mezi vnitřním a vnějším kroužkem. Tato konstrukce umožňuje ložisku nést určité axiální zatížení při radiálním zatížení. Tím se zlepšuje nosnost a stabilita.

Dvouřadá kuličková ložiska s hlubokou drážkou se skládají hlavně z vnitřních kroužků, vnějších kroužků, kuliček, klecí a těsnicích zařízení. Vnitřní kroužek je část, která těsně lícuje s ložiskem a hřídelí. Obvykle se vyrábí z ložiskové oceli s vysokým obsahem uhlíku a chromu, která má vysokou tvrdost a odolnost proti opotřebení. Vnitřní kroužek je obroben s hlubokými drážkami, které odpovídají kuličkám. Povrch oběžných drah je přesně broušen, aby se zajistilo, že se kuličky mohou v oběžných drahách hladce odvalovat.
Vnější kroužek je část, kde ložisko lícuje s vnější konstrukcí a je také vyrobeno z ložiskové oceli s vysokým obsahem uhlíku. Vnější kroužek je rovněž opracován s oběžnými drahami s hlubokou drážkou, které odpovídají oběžným drahám vnitřního kroužku a tvoří valivý prostor pro kuličky. Velikost a tvar oběžné dráhy vnějšího kroužku jsou přesně navrženy tak, aby zajistily rovnoměrné namáhání kuliček během odvalování a snížily opotřebení. Kuličky jsou základní součásti dvouřadých kuličkových ložisek a jsou obvykle vyrobeny z legované oceli s vysokou tvrdostí a vysokou odolností proti opotřebení. Kuličky jsou umístěny mezi vnitřní a vnější oběžnou dráhou a nesou radiální a axiální zatížení. Kuličky ve dvouřadých kuličkových ložiscích jsou uspořádány ve dvou řadách, to znamená, že kuličky v každé řadě jsou rozmístěny na obou stranách oběžné dráhy vnitřního a vnějšího kroužku a tvoří dva nezávislé valivé kanály. Tato konstrukce umožňuje rovnoměrné rozložení kuliček při zatížení ložiska, čímž se zlepšuje nosnost a stabilita ložiska. Klec slouží k fixaci polohy kuliček a zabránění jejich vzájemnému narážení a tření při rolování. Klec dvouřadých kuličkových ložisek je obvykle vylisována z ocelových plechů a její tvar a velikost jsou přesně vypočítány a navrženy tak, aby zajistily rovnoměrné rozložení a stabilní provoz kuliček v oběžné dráze. Aby se zabránilo vnikání prachu, vlhkosti a jiných nečistot do vnitřku ložiska, jsou dvouřadá kuličková ložiska obvykle vybavena těsnicími zařízeními. Těsnící zařízení je vyrobeno z materiálů jako je pryž nebo kov a těsně zapadá mezi vnitřní a vnější kroužek ložiska, aby vytvořilo účinnou bariéru.

Jednou z největších výhod dvouřadých kuličkových ložisek je jejich vysoká únosnost. Díky dvouřadému kuličkovému uspořádání může toto ložisko účinně odolávat axiálnímu zatížení a radiálnímu zatížení. Díky této dvojí nosnosti se dvouřadá kuličková ložiska dobře chovají při vysokém zatížení a složitých pracovních podmínkách a jsou vhodná pro různé těžké stroje a vysokorychlostní rotační zařízení. Dvouřadá kuličková ložiska mají také významné výhody z hlediska stability. Konstrukce dvouřadých kuliček způsobuje, že ložiska jsou během provozu namáhána rovnoměrněji, což snižuje opotřebení a poruchy způsobené nerovnoměrným zatížením. Navíc se díky zvýšenému počtu kuliček také zvyšuje tuhost ložiska, což dále zvyšuje jeho stabilitu. Tato stabilita umožňuje dvouřadým kuličkovým ložiskům udržovat vynikající výkon v náročných pracovních podmínkách, jako je vysokorychlostní provoz a časté starty a zastavení. Dvouřadá kuličková ložiska mají relativně dlouhou životnost. Díky použití vysoce kvalitních materiálů a přesným výrobním procesům mají dvouřadá kuličková ložiska nízké koeficienty tření a opotřebení a jejich dobré vlastnosti odvádění tepla mohou být také účinné. Snižte hromadění tepla a prodlužte životnost ložisek, díky čemuž jsou dvouřadá kuličková ložiska ekonomickou a spolehlivou volbou.

Dvouřadá kuličková ložiska zaujímají místo v oblasti technologie ložisek se svou jedinečnou strukturou a silným výkonem. Díky důkladnému pochopení jeho specifické struktury a principu fungování můžeme tento typ ložiska lépe aplikovat a zlepšit provozní účinnost mechanických zařízení. a stabilita.
