Dvousměrná axiální kuličková ložiska
Dvousměrná axiální kuličková ložiska
Dvousměrná axiální kuličková ložiska
Dvousměrná axiální kuličková ložiska
Dvousměrná axiální kuličková ložiska

Axiální kuličková ložiska

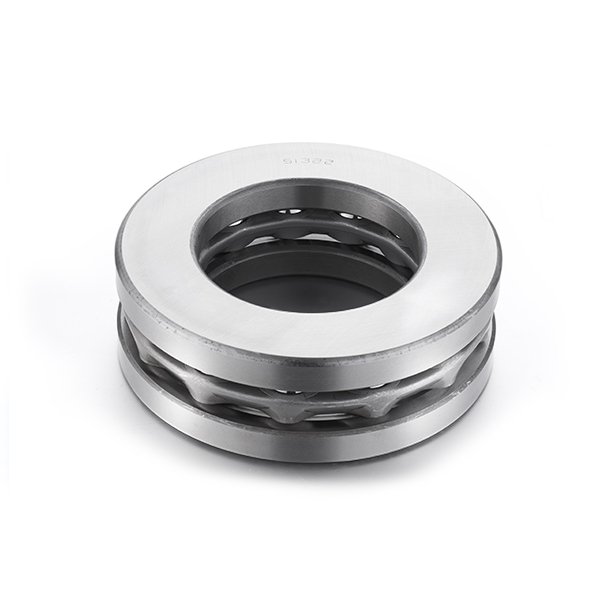

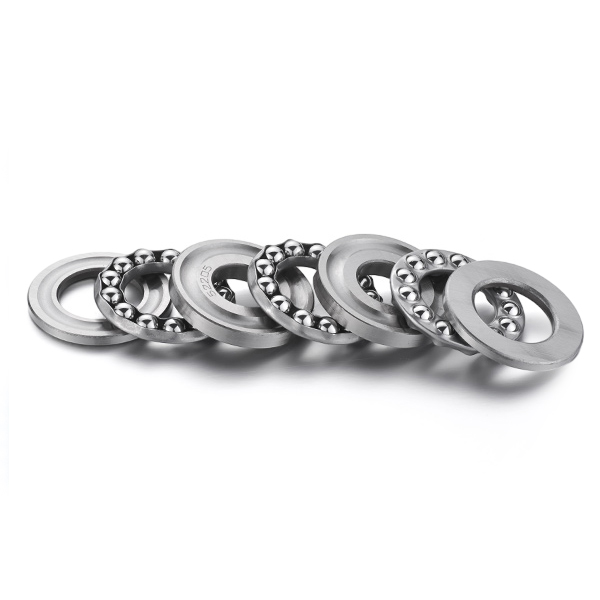

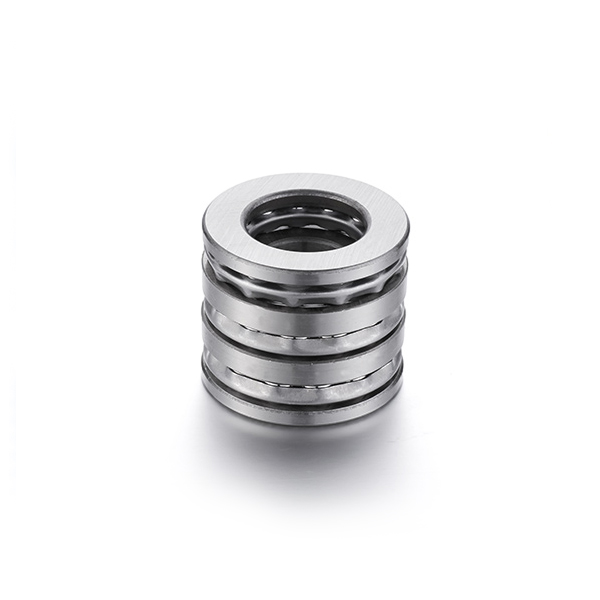

Dvousměrná axiální kuličková ložiska

Popis:

Dvousměrná axiální kuličková ložiska jsou typem ložiska navrženým tak, aby přenášelo axiální zatížení v obou směrech. Skládají se ze dvou drážkovaných podložek s kuličkovými oběžnými dráhami a dvou plochých oběžných drah v otvoru pouzdra. Tato ložiska jsou oddělitelná, což umožňuje snadnou montáž a demontáž.

kontaktujte nás Poptávka
PŘEDCHOZÍ:Žádný předchozí článek
DALŠÍ:Jednosměrná axiální kuličková ložiska s kulovými podložkami

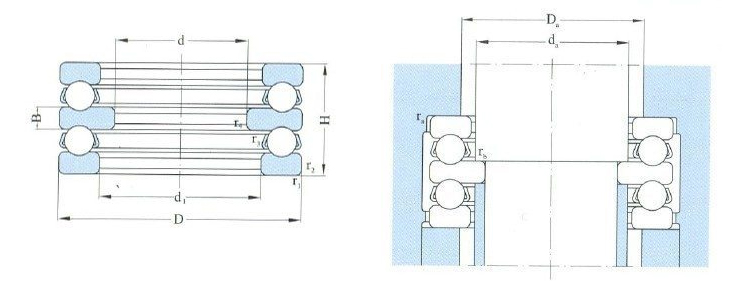

Detail produktu

Hraniční rozměry
(mm) 		Nosnost
(KN) 		Číslo ložiska Omezující rychlost
(ot./min) 		Rozměry opěry a zaoblení
(mm) 		mše
(cca)
(plochý)
kg
d d1

min

D H B r1,2

min

r3.4

min

Cr Cor Namazat Olej da

min

Da

max

ra

max

rb

max

10 17 32 22 5 0.6 0.3 13.4 14.5 52202 5300 7000 15 22 0.6 0.3 0.0818
15 22 40 26 6 0.6 0.3 21.1 23.9 52204 4500 6000 20 28 0.6 0.3 0.1410
15 27 60 45 11 1.0 0.6 55.4 59.8 52405 2600 3600 25 42 1.0 0.6 0.6410
20 27 47 28 7 0.6 0.3 27.7 36.3 52205 4000 5300 25 34 0.6 0.3 0.2070
20 27 52 34 8 1.0 0.3 35.7 42.1 52305 3400 4500 25 36 1.0 0.3 0.3300
20 32 70 52 12 1.0 0.6 72.2 81.0 52406 2000 3000 30 46 1.0 0.6 1.0000
25 32 52 29 7 0.6 0.3 29.3 43.8 52206 3600 4800 30 39 0.6 0.3 0.2490
25 32 60 38 9 1.0 0.3 47.1 57.2 52306 2800 3800 30 42 1.0 0.3 0.4700
25 37 80 59 14 1.1 0.6 86.4 102.0 52407 1800 2600 35 53 1.0 0.6 1.4500
30 37 62 34 8 1.0 0.3 39.1 58.6 52207 3000 4000 35 46 1.0 0.3 0.4030
30 42 68 36 9 1.0 0.6 47.0 74.1 52208 2800 3800 40 51 1.0 0.6 0.5290
30 37 68 44 10 1.0 0.3 55.4 73.9 52307 2400 3400 35 48 1.0 0.3 0.6800
30 42 78 49 12 1.0 0.6 68.9 95.8 52308 2000 3000 40 55 1.0 0.6 1.0500
30 42 90 65 15 1.1 0.6 112.0 133.0 52408 1700 2400 40 60 1.0 0.6 2.0500
35 47 73 37 9 1.0 0.6 47.5 81.5 52209 2600 3600 45 56 1.0 0.6 0.5970
35 47 85 52 12 1.0 0.6 79.5 118.0 52309 1900 2800 45 61 1.0 0.6 1.2500
35 47 100 72 17 1.1 0.6 130.0 240.0 52409 1600 2200 45 67 1.0 0.6 2.7000
40 52 78 39 9 1.0 0.6 54.4 94.4 52210 2400 3400 50 61 1.0 0.6 0.6850
40 52 95 58 14 1.1 0.6 96.2 146.0 52310 1800 2600 50 68 1.0 0.6 1.7500
40 52 110 78 18 1.5 0.6 159.0 310.0 52410 1400 2000 50 80 1.5 0.6 3.5100
45 57 90 45 10 1.0 0.6 69.4 123.0 52211 1900 2800 55 69 1.0 0.6 1.0900
45 57 105 64 15 1.1 0.6 126.0 189.0 52311 1600 2200 55 75 1.0 0.6 2.4000
45 57 120 87 20 1.5 0.6 178.0 360.0 52411 1300 1800 55 81 1.5 0.6 4.7000
50 62 95 46 10 1.0 0.6 70.6 133.0 52212 1900 2800 60 74 1.0 0.6 1.2000
Hraniční rozměry
(mm) 		Nosnost
(KN) 		Číslo ložiska Omezující rychlost
(ot./min) 		Rozměry opěry a zaoblení
(mm) 		mše
(cca)
(plochý)
kg
d d1

min

D H B r1,2

min

r3.4

min

Cr Cor Namazat Olej da

min

Da

max

ra

max

rb

max

50 62 110 64 15 1.1 0.6 129.0 209.0 52312 1600 2200 60 80 1.0 0.6 2.5500
50 62 130 93 21 1.5 0.6 199.0 400.0 52412 1100 1600 60 88 1.5 0.6 6.3500
50 68 140 101 23 2.0 1.0 216.0 450.0 52413 1000 1500 65 100 2.0 1.0 7.4100
55 67 100 47 10 1.0 0.6 72.0 144.0 52213 1800 2600 65 79 1.0 0.6 1.2900
55 72 105 47 10 1.0 1.0 76.0 162.0 52214 1800 2600 70 88 1.0 1.0 1.4400
55 67 115 65 15 1.1 0.6 139.0 229.0 52313 1500 2000 65 85 1.0 0.6 2.7500
55 72 125 72 16 1.1 1.0 161.0 268.0 52314 1400 1900 70 92 1.0 1.0 3.6500
55 73 150 107 24 2.0 1.0 234.0 500.0 52414 950 1400 70 110 2.0 1.0 8.9900
60 77 110 47 10 1.0 1.0 77.1 172.0 52215 1700 2400 75 89 1.0 1.0 1.5500
60 77 135 79 18 1.5 1.0 184.0 311.0 52315 1200 1700 75 99 1.5 1.0 4.8000
60 78 160 115 26 2.0 1.0 251.0 560.0 52415 900 1300 75 115 2.0 1.0 10.8000
65 82 115 48 10 1.0 1.0 86.4 193.0 52216 1700 2400 80 94 1.0 1.0 1.6400
65 82 140 79 18 1.5 1.0 189.0 339.0 52316 1200 1700 .80 104 1.5 1.0 4.9400
65 83 170 120 27 2.1 1.0 270.0 620.0 52416 850 1200 80 125 2.0 1.0 12.6000
65 88 180 128 29 2.1 1.1 286.0 680.0 52417 850 1200 85 130 2.0 1.0 15.4000
70 88 125 55 12 1.0 1.0 97.9 229.0 52217 1600 2200 85 101 1.0 1.0 2.4000
70 88 150 87 19 1.5 1.0 215.0 389.0 52317 1100 1600 85 115 1.5 1.0 6.3800
70 93 190 135 30 2.1 1.1 307.0 750.0 52418 800 1100 90 140 2.0 1.0 17.5000
75 93 135 62 14 1.1 1.0 125.0 277.0 52218 1500 2000 90 108 1.0 1.0 3.2000
75 93 155 88 19 1.5 1.0 232.0 410.0 52318 1000 1500 90 120 1.5 1.0 6.7900
80 103 210 150 33 3.0 1.1 345.0 775.0 52420 mil - - - - - - 25.3000
80 103 210 150 33 3.0 1.1 371.0 965.0 52420 700 950 100 155 2.5 1.0 26.8000
85 103 150 67 15 1.1 1.0 155.0 341.0 52220 1300 1800 100 125 1.0 1.0 4.2000

Hraniční rozměry
(mm) 		Nosnost
(KN) 		Číslo ložiska Omezující rychlost
(ot./min) 		Rozměry opěry a zaoblení
(mm) 		mše
(cca)
(plochý)
kg
d d1
min 		D H B r1,2
min 		r3.4
min 		Cr Cor Namazat Olej da
min 		Da
max 		ra
max 		rb
max
85 103 170 97 21 1.5 1.0 229.0 560.0 52320 950 1400 100 135 1.5 1.0 8.9500
90 113 230 166 37 3.0 1.1 377.0 900.0 53422 – – – – – – 33.4000
95 113 160 67 15 1.1 1.0 131.0 393.0 52222 2800 3700 110 130 1.0 1.0 4.5100
95 113 190 110 24 2.0 1.0 234.0 588.0 52322M – – – – – – 13.2000
95 113 190 110 24 2.0 1.0 234.0 588.0 52322 – – – – – – 12.9000
100 123 210 123 27 2.1 1.1 268.0 711.0 52324 – – – – – – 17.3000
120 143 200 81 18 1.5 1.1 174.0 543.0 52228M 700 950 140 164 1.5 1.0 8.6700
120 154 300 209 46 4.0 2.0 518.0 1479.0 53430 – – – – – – 70.3000
130 153 215 89 20 1.5 1.1 202.0 651.0 52230 – – – – – – 10.3000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330 mil 560 670 150 191 2.0 1.0 31.2000
130 154 250 140 31 2.1 2.1 330.0 1021.0 52330 560 670 150 191 2.0 1.0 29.4000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232M 600 850 – – – – 11.8000
140 163 225 90 20 1.5 1.1 205.0 692.0 52232 590 820 160 186 1.5 1.0 11.7000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236M 520 800 – – – – 15.6000
150 183 250 98 21 1.5 2.0 227.0 825.0 52236 520 800 180 208 1.5 2.0 14.3000
150 184 300 165 37 3.0 2.0 396.0 1436.0 52336M – – 180 208 1.5 2.0 48.8000
160 194 270 109 24 2.0 2.0 275.0 1019.0 52238 – – – – – – 21.4000
160 194 270 109 24 2.0 2.0 275.0 1019.0 38238K – – – – – – 20.9000
170 204 280 109 24 2.0 2.0 271.0 1029.0 52240 – – – – – – 22.1000
300 340 400 80 18 1.8 1.3 129.0 810.0 38768 – – – – – – 21.1000
570 615 700 90 20 3.0 1.3 139.0 1073.0 387/615 – – – – – – 53.7000

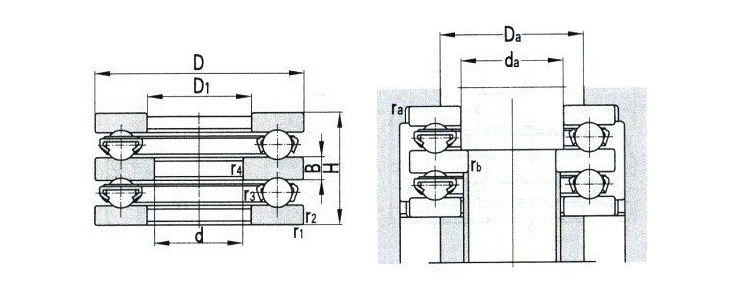

Základní rozměry
(mm) 		Základní nosnost
(KN) 		Omezující rychlost
(ot./min) 		Číslo ložiska Rozměry Rozměry opěry a zaoblení
(mm) 		mše
kg
d (mm) D (mm) H(mm) rmin r1min Cr Cor Namazat Olej d1 D1 da (min) Da (max.) ra (max.) rb (max.)
570 700 90 3 1.3 291 2147 – – – 615 20 – – – – 53.7
1049.5 1270 220 3 5 1222 9950 – – 5627/1050 1180 – – – – – 392

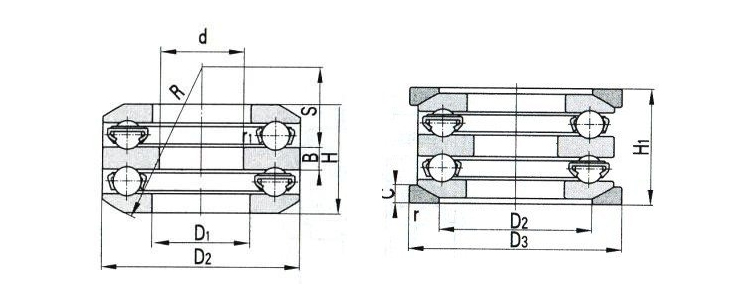

Základní rozměry Základní nosnost
(KN) 		Číslo ložiska Rozměry Rozměry opěry a zaoblení
(mm) 		Hmotnost
kg
d (mm) D (mm) H(mm) rmin r1min Cr Cor D1 D2 D3 B C H1 R S da (min) Da (max.) ra (max.) rb (max.)
30 68 47.2 1 0.3 55.9 74.0 54307 U307 37 52 72 10 7.5 52 56 21 35 52 1 0.3 0.909
40 64 35.4 0.6 0.6 24.7 50.0 54208 U208 42 48 69 7 7 42 50 20.9 40 55 1 0.6 0.563
85 170 105.4 1.5 1 276 513 54320 U320 103 135 175 21 18 115 125 42 – – – – 10.8
85 170 105.4 1.5 1 276 513 54320M U320 103 – – 21 – – 125 42 – – – – 8.93
100 210 131.2 2.1 2.1 378 630 54324M U324 123 165 220 27 22 143 160 58 – – – – 23.0
100 210 131.2 2.1 2.1 378 630 54324 U324 123 165 220 27 22 143 160 58 – – – – 22.2

Axiální kuličková ložiska

Dvousměrná axiální kuličková ložiska

Dvousměrná axiální kuličková ložiska
Jednosměrná axiální kuličková ložiska s kulovými podložkami

Jednosměrná axiální kuličková ložiska s kulovými podložkami
O nás
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd je profesionální Čína Dvousměrná axiální kuličková ložiska Dodavatelé a Velkoobchod Dvousměrná axiální kuličková ložiska Výrobci. Nachází se na pobřeží východní Číny, v krásném a starobylém městě Ningbo, je vycházející hvězdou společnost Ningbo Demy (D&M) Bearings Co., LTD. Její dceřiná společnost – Ningbo Giant Bearing Manufacturing Co., Ltd se specializuje na vysoce kvalitní ložiska pro průmyslové a automobilové aplikace.
Média
Zpětná vazba
Axiální kuličková ložiska Oborové znalosti

Dvousměrná axiální kuličková ložiska obousměrná výhoda

Dvojsměrná axiální kuličková ložiska obousměrný označuje jeho schopnost umožnit rotujícím dílům volný pohyb ve dvou opačných směrech. Tato konstrukce umožňuje ložisku udržovat stabilní výkon za různých pracovních podmínek a splňovat potřeby různých složitých převodových systémů. Význam obousměrnosti spočívá v tom, že poskytuje větší flexibilitu a přizpůsobivost, díky čemuž je ložisko spolehlivější a účinnější při různých zatíženích a pracovních podmínkách.

Obousměrná konstrukce dvousměrného axiálního kuličkového ložiska umožňuje nést a přenášet axiální zatížení ve dvou směrech. To znamená, že během pohybu rotující části, bez ohledu na to, jak se mění její směr pohybu, může ložisko poskytovat stabilní podporu a přenosové účinky. Díky této flexibilitě má dvousměrné axiální kuličkové ložisko širokou škálu aplikací v mechanických zařízeních, která potřebují často měnit směr pohybu. Vzhledem k tomu, že dvousměrné axiální kuličkové ložisko umožňuje rotující části volně se pohybovat ve dvou směrech, může se lépe přizpůsobit různým složitým pracovním podmínkám a změnám zatížení. Ať už při velkém zatížení, vysoké rychlosti nebo vysoce přesném převodovém systému, dvousměrné axiální kuličkové ložisko může udržovat stabilní výkon a zajistit normální provoz mechanického zařízení. Díky této dobré přizpůsobivosti je dvousměrné axiální kuličkové ložisko široce používáno v různých průmyslových oblastech. Obousměrná konstrukce dvousměrných axiálních kuličkových ložisek může snížit dodatečné tření a odpor způsobený změnami směru, a tím snížit spotřebu energie a zlepšit efektivitu práce. U mechanických zařízení lze tuto výhodu přeměnit ve vyšší efektivitu výroby a nižší provozní náklady. Protože dvousměrná axiální kuličková ložiska mohou udržovat stabilní výkon, mohou také snížit prostoje a náklady na údržbu způsobené poškozením ložisek. Tradiční jednosměrná axiální kuličková ložiska musí spolupracovat s jinými ložisky nebo mechanismy, aby bylo dosaženo obousměrného pohybu, zatímco dvousměrná axiální kuličková ložiska to dělat nemusí. Toto zjednodušení konstrukce může nejen snížit výrobní náklady mechanického zařízení, ale také snížit složitost instalace a údržby. Pro konstruktéry a konstruktéry může použití dvousměrných axiálních kuličkových ložisek snadněji realizovat složité návrhy převodových systémů.
V některých aplikacích, jako je letecký průmysl a vysokorychlostní vlaky, jsou požadavky na bezpečnost a spolehlivost ložisek extrémně vysoké. Obousměrná konstrukce dvousměrných axiálních kuličkových ložisek může zajistit, že rotující části mohou v případě nouze stále udržovat stabilní pohyb, čímž se zabrání nehodám způsobeným změnami směru. Díky této konstrukci, která zlepšuje bezpečnost, jsou dvousměrná axiální kuličková ložiska v těchto oblastech široce používána.
