Dvojité utěsněné kuličkové ložisko
Dvojité utěsněné kuličkové ložisko

Samonaklápěcí kuličková ložiska

Dvojité utěsněné kuličkové ložisko

Popis:

Ložiska s dvojitým těsněním se běžně používají v aplikacích, kde mohou být drsné podmínky prostředí nebo kde je potřeba zabránit úniku maziva nebo jeho kontaminaci. Nacházejí se v různých průmyslových odvětvích včetně automobilového průmyslu, průmyslových strojů, zemědělství a dalších. Těsnicí uspořádání pomáhá prodloužit životnost ložiska udržováním správného mazání a zabráněním pronikání škodlivých nečistot, čímž se snižuje tření a opotřebení. Tento typ ložisek je často preferován v aplikacích, kde je údržba omezená nebo je obtížné ji pravidelně provádět.

kontaktujte nás Poptávka
PŘEDCHOZÍ:45*85*19mm Samonaklápěcí kuličkové ložisko
DALŠÍ:Žádný další článek

Detail produktu

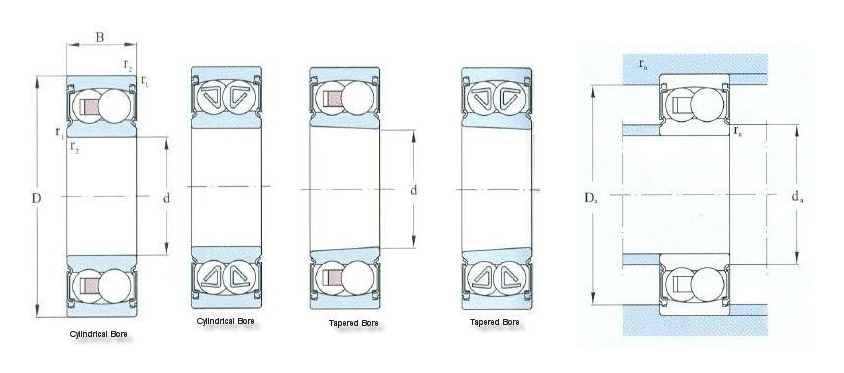

Okrajové rozměry (mm) Nosnost (kN) Rychlostní hodnocení (ot./min) Čísla ložisek Montážní rozměry (mm) Součinitele axiálního zatížení Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		Cr Cor Namazat Válcový vývrt Kuželový otvor da
min 		Da
max 		ra
max 		e Y1 Y2 Y0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
Okrajové rozměry (mm) Nosnost (kN) Rychlostní hodnocení (ot./min) Čísla ložisek Montážní rozměry (mm) Součinitele axiálního zatížení Hmotnost
(odkaz)
(kg)
d D B r1,2
min 		Cr Cor Namazat Válcový vývrt Kuželový otvor da
min 		Da
max 		ra
max 		e Y1 Y2 Y0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

Samonaklápěcí kuličková ložiska

45*85*19mm Samonaklápěcí kuličkové ložisko

45*85*19mm Samonaklápěcí kuličkové ložisko
Dvojité utěsněné kuličkové ložisko

Dvojité utěsněné kuličkové ložisko
O nás
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd je profesionální Čína Dvojité utěsněné kuličkové ložisko Dodavatelé a Velkoobchod Dvojité utěsněné kuličkové ložisko Výrobci. Nachází se na pobřeží východní Číny, v krásném a starobylém městě Ningbo, je vycházející hvězdou společnost Ningbo Demy (D&M) Bearings Co., LTD. Její dceřiná společnost – Ningbo Giant Bearing Manufacturing Co., Ltd se specializuje na vysoce kvalitní ložiska pro průmyslové a automobilové aplikace.
Média
Zpětná vazba
Samonaklápěcí kuličková ložiska Oborové znalosti

Dvojitě utěsněná struktura kuličkového ložiska s hlubokou drážkou

Dvojité utěsněné kuličkové ložisko s hlubokou drážkou je vysoce výkonný, vysoce spolehlivý typ ložiska. Má unikátní konstrukci oboustranného těsnění, která umožňuje ložisku účinně bránit pronikání vnějších znečišťujících látek při radiálním a axiálním zatížení, čímž zajišťuje čistotu a mazání vnitřního prostředí ložiska.

1. Konstrukční složení
Kuličkové ložisko s dvojitým těsněním s hlubokou drážkou se skládá hlavně z následujících dílů.
Vnější kroužek: Vnější kroužek je kulový a nemá žádnou oběžnou dráhu. Jeho vnitřní povrch je přesně opracován tak, aby tvořil dobrý kontakt s valivým tělesem. Vnější kroužek je obvykle vyroben z vysoce kvalitní oceli, aby byla zajištěna jeho pevnost a odolnost proti opotřebení.
Vnitřní kroužek: Vnitřní kroužek se skládá ze dvou oběžných drah, mezi kterými je uloženo valivé těleso a klec. Vnitřní kroužek je rovněž vyroben z vysoce kvalitní oceli a je tepelně zpracován pro zlepšení jeho tvrdosti a odolnosti proti opotřebení.
Valivé těleso: Valivé těleso obvykle používá vysoce přesné ocelové kuličky a jeho počet, průměr a materiál jsou určeny podle únosnosti ložiska a podmínek použití. Valivé těleso se odvaluje mezi vnitřním a vnějším kroužkem a nese radiální a axiální zatížení.
Klec: Klec slouží k upevnění valivých těles, aby se zabránilo jejich vzájemné kolizi a opotřebení. Klec je obvykle vyrobena z ocelového plechu lisovaného ve tvaru vlny nebo opracované pevné konstrukce a materiálem může být ocel, mosaz nebo technické plasty.
Těsnicí kroužek: Těsnící kroužek je klíčovou součástí kuličkového ložiska s dvojitou drážkou. Jeho jedinečná konstrukce může účinně zabránit vnikání vnějších nečistot do ložiska. Těsnicí kroužek je obvykle vyroben z elastických materiálů, jako je pryž nebo polytetrafluorethylen, a má dobré těsnění a odolnost proti opotřebení.

2. Konstrukce těsnění
Těsnící konstrukce kuličkového ložiska s dvojitou drážkou je jeho unikátní vlastností. Na obou koncích ložiska jsou instalovány těsnicí kroužky, které zajišťují úplnou izolaci vnitřku ložiska od vnějšího světa. Těsnicí kroužek tvoří těsný kontakt s vnitřním a vnějším kroužkem ložiska, aby se zabránilo vnikání prachu, vlhkosti a jiných nečistot do ložiska. Těsnicí kroužek má také určitou elasticitu, která se může přizpůsobit mírné deformaci ložiska během provozu a zajistit trvanlivost těsnicího účinku.

3. Výběr materiálu
Výběr materiálu kuličkového ložiska s dvojitou drážkou je velmi důležitý. Vnitřní a vnější kroužky, valivá tělesa a klece ložiska jsou obvykle vyrobeny z vysoce kvalitní oceli, aby byla zajištěna jejich pevnost a odolnost proti opotřebení. Těsnicí kroužek je vyroben z elastických materiálů, jako je pryž nebo polytetrafluoretylen, který má dobré těsnění a odolnost proti opotřebení. Ložisko je navíc potřeba naplnit vhodným množstvím maziva, aby byl zajištěn mazací účinek ložiska během provozu.

4. Výrobní proces
Výrobní proces kuličkového ložiska s dvojitým těsněním s hlubokou drážkou je velmi citlivý. Vnitřní a vnější kroužky, valivá tělesa a klece ložiska musí být přesně zpracovány a tepelně zpracovány, aby byla zajištěna jejich rozměrová přesnost a požadavky na výkon. Těsnicí kroužek je vyroben speciálním procesem, který zajišťuje jeho těsnící účinek. Ložisko musí být během montáže také přísně vyčištěno a promazáno, aby byla zajištěna čistota a mazání jeho vnitřního prostředí.
