Stoupenci vaček

Princip fungování Cam následovníků

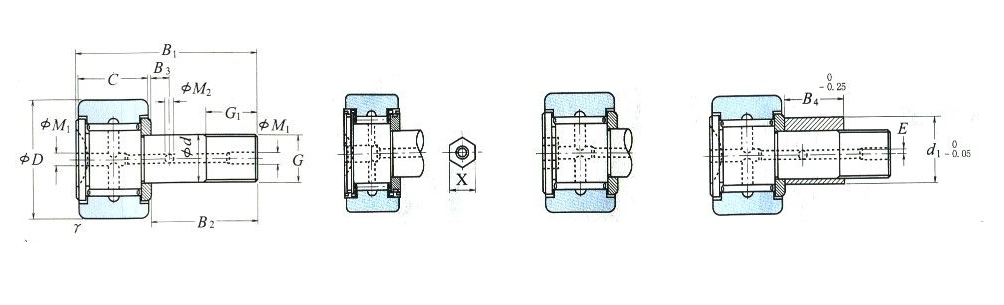

Následovníci vaček se skládají hlavně ze tří hlavních částí: válec, ložisko a tělo. Válec je umístěn na jednom konci kladek vačky a je v přímém kontaktu s profilem vačky, aby se dosáhlo valivého tření. Ložisko se používá k podepření válečku a zajišťuje jeho volné otáčení. Hlavní část spojuje váleček a ložisko, což je obvykle válcové kovové těleso sloužící k přenášení a přenášení zatížení.

1. Základní interakce mezi vačkou a válečkem
Princip činnosti kladek vaček závisí především na základní interakci mezi vačkou a kladkou. U mechanického převodu je vačka obvykle otočná část se specifickým profilem a kladka je klíčovou částí vaček, která je v přímém kontaktu s profilem vačky. Když se vačka otáčí, její profil tlačí váleček, aby se pohyboval po určité trajektorii. Tento tlak umožňuje, aby se válec hladce odvaloval pod vedením vačky.

2. Válcový válečkový mechanismus
Válec hraje klíčovou roli u vaček a jeho rolovací mechanismus je jádrem realizace převodu pohybu. Ložiska jsou obvykle instalována uvnitř válce, aby se zajistilo, že se může volně otáčet. Když se horní bod profilu vačky dotkne válečku, váleček se zvedne podél profilu vačky; když se spodní bod profilu vačky dotkne válečku, váleček spadne. Tento stoupající a klesající pohyb je přenášen na hlavní tělo kladek vaček přes váleček, který zase pohání díly k němu připojené, aby se pohybovaly lineárně nebo houpaly.

3. Implementace převodu pohybu
Vačkové kladičky realizují přeměnu rotačního pohybu vačky na lineární pohyb nebo houpání prostřednictvím rolovacího mechanismu válečku. Když se vačka otáčí, každý bod jejího profilu se dotkne válečku a tlačí váleček, aby se pohyboval po určité trajektorii. Tato trajektorie je určena profilem vačky, takže trajektorii pohybu válečku lze řídit navržením profilu vačky. Když se válec pohybuje, pohání hlavní tělo kladiček vaček, aby se pohybovaly společně, čímž se realizuje lineární pohyb nebo výkyv částí připojených k kladičkám vaček.

4. Vnitřní struktura a účinnost přenosu
Vnitřní struktura Cam Followers je klíčová pro realizaci jejího principu fungování. Přesné sladění válečku a ložiska zajišťuje hladké odvalování a přesný přenos válečku. Hlavní část vačkových kladek je obvykle vyrobena z vysoce pevných materiálů odolných proti opotřebení, aby bylo zajištěno, že vydrží velké zatížení a dlouhodobý provoz. Tento konstrukční návrh a výběr materiálu pomáhají zlepšit účinnost přenosu a životnost kladek vaček.

5. Detailní analýza v průběhu pracovního procesu
Stále existují některé detaily, kterým je třeba věnovat pozornost během pracovního procesu Cam Followers. Například v místě kontaktu mezi válečkem a vačkou bude generováno určité tření, které ovlivní odvalovací účinek a účinnost přenosu válečku. Aby se toto tření snížilo, obvykle se přijímají vhodná opatření pro mazání, jako je aplikace mazacího oleje nebo instalace mazacích zařízení. Opotřebení válečků a ložisek také ovlivní výkon kladek vaček, takže je nutná pravidelná kontrola a údržba a silně opotřebované díly by měly být včas vyměněny.

Princip činnosti kladek vaček závisí především na základní interakci mezi vačkou a válečkem a odvalovacím mechanismem válečku. Navržením profilu vačky a řízením trajektorie pohybu válečku lze dosáhnout přesného převodu pohybu a řízení převodu. Rozumný konstrukční návrh a výběr materiálu, stejně jako vhodná opatření pro mazání a údržbu jsou také důležitými faktory pro zajištění normálního provozu vačkových kladek.
