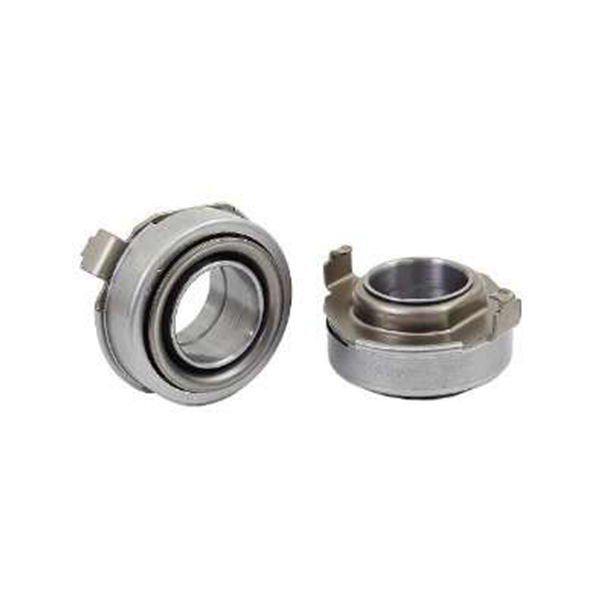

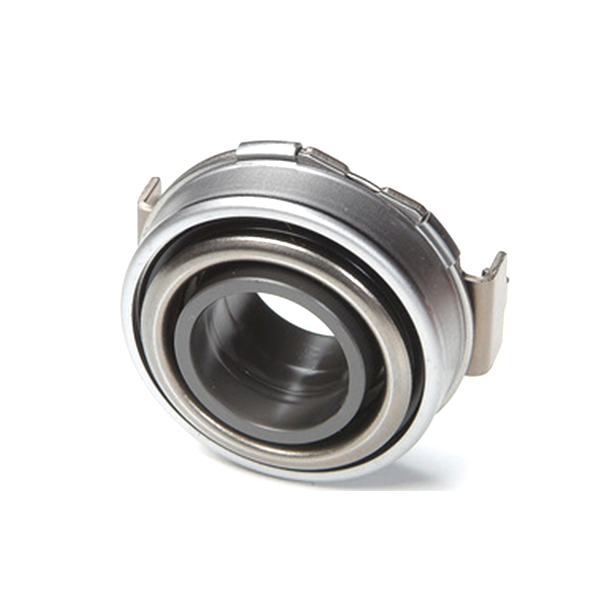

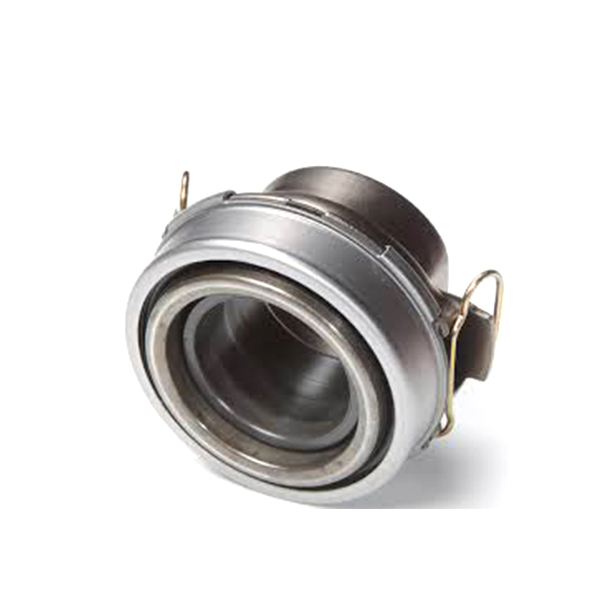

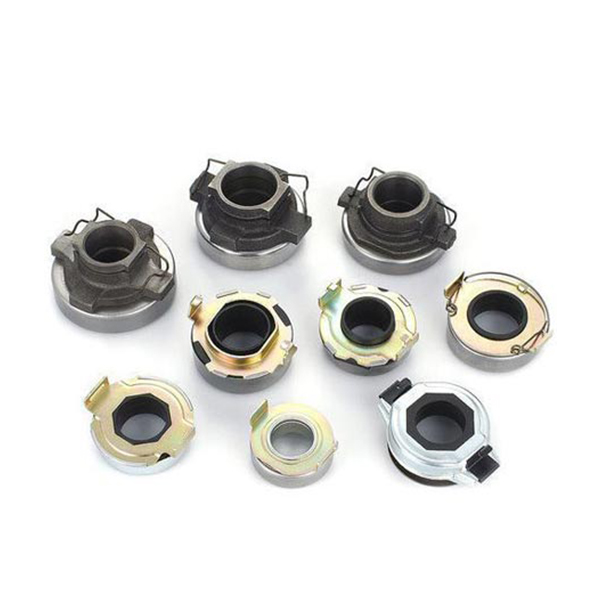

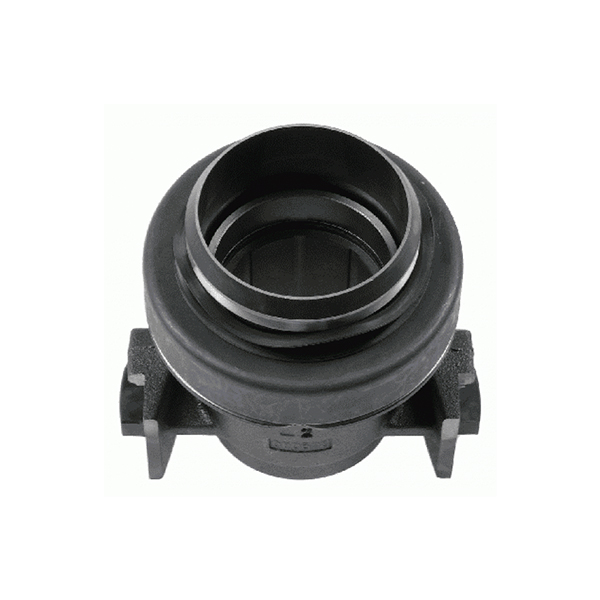

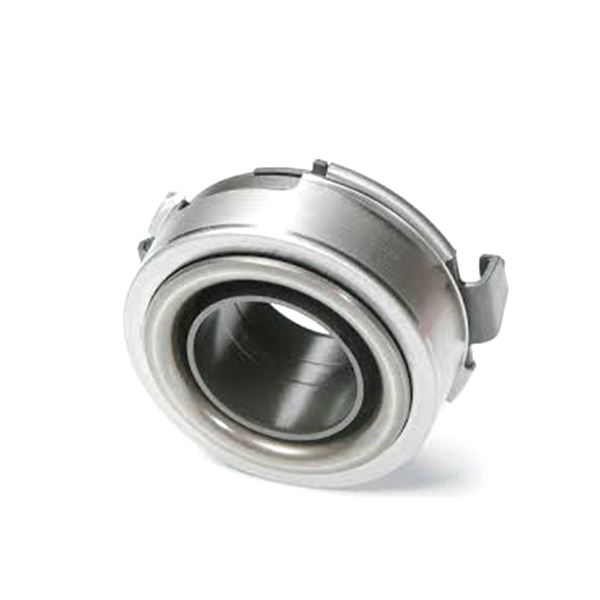

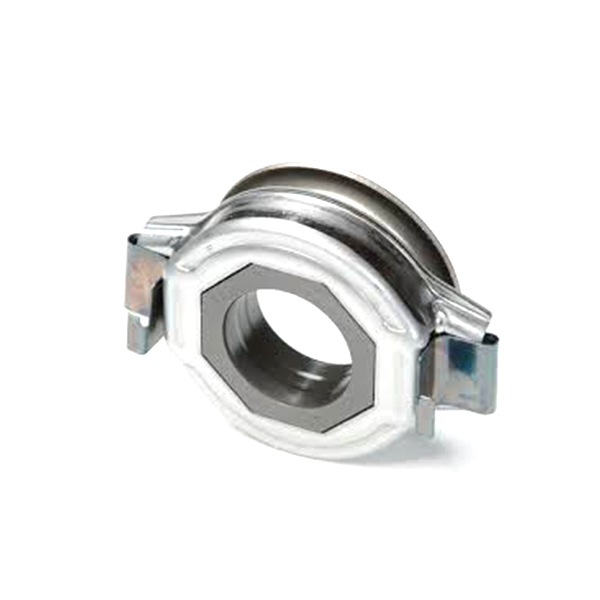

Automobilové vypínací ložisko spojky

Jak funguje vypínací ložisko spojky?

The automobilové vypínací ložisko spojky hraje zásadní roli v systému manuální převodovky. Je zodpovědný za oddělení motoru a převodovky, když řidič sešlápne pedál spojky, takže řazení převodových stupňů je hladké. Princip fungování vypínacího ložiska spojky lze pro podrobné představení rozdělit do následujících kroků:
Složení spojkového systému:
Pedál spojky: Část, kterou řidič sešlápne nohou.
Vidlice spojky: Přenáší pohyb pedálu na vypínací ložisko spojky prostřednictvím mechanického spojení.
Vypínací ložisko spojky: Zapojeno mezi vidlici spojky a přítlačný kotouč, zodpovědné za vlastní separaci.
Přítlačný kotouč spojky: Upevněn na setrvačníku, v těsném kontaktu s kotoučem spojky, když vypínací ložisko tlačí na přítlačný kotouč, kotouč spojky se oddělí od setrvačníku.
Kotouč spojky: Nachází se mezi setrvačníkem a přítlačnou deskou a přenáší výkon motoru na převodovku prostřednictvím tření.
Sešlápnutí spojkového pedálu:
Když řidič sešlápne spojkový pedál, síla se přes vidlici spojky přenese na vypínací ložisko spojky.
Vypínací ložisko spojky se pohybuje dopředu, dotýká se a tlačí prst (obvykle list pružiny) na přítlačnou desku.
Proces separace:
Vypínací ložisko spojky tlačí prst na přítlačný kotouč a přítlačný kotouč je odsunut od kotouče spojky.
Při pohybu přítlačného kotouče dozadu se kontaktní tlak mezi kotoučem spojky a setrvačníkem snižuje a nakonec se zcela oddělí.
Po oddělení kotouče spojky od setrvačníku se již výkon motoru nepřenáší na převodovku a ozubená kola převodovky se mohou volně pohybovat, aby bylo dosaženo řazení.
Uvolněte pedál spojky:
Když řidič uvolní spojkový pedál, spojková vidlice stáhne vypínací ložisko zpět do původní polohy působením vratné pružiny.
Vypínací ložisko spojky přestane tlačit na palec přítlačného kotouče a přítlačný kotouč se působením síly pružiny opět těsně dotkne kotouče spojky.
Kotouč spojky se znovu dostane do kontaktu se setrvačníkem a výkon motoru se opět přenese na převodovku a vozidlo pokračuje v jízdě.

Jaké jsou běžné poruchy vypínacího ložiska spojky?

Přestože je vypínací ložisko spojky poměrně jednoduchou mechanickou součástí, je náchylné k různým poruchám v důsledku svých častých provozních úkolů v provozu automobilu. Níže jsou uvedeny některé běžné poruchy vypínacího ložiska spojky a jejich příčiny:
Abnormální hluk:
Příčina: Abnormální hluk je obvykle způsoben opotřebením ložisek nebo nedostatečným mazáním. Když jsou kuličky nebo válečky v ložiskách opotřebené, ložiska budou během provozu produkovat tření, což má za následek zvuky tření kov na kov.
Příznaky: Při sešlápnutí spojkového pedálu je slyšet ostrý zvuk tření nebo bzučení.
nosit:
Příčina: V důsledku dlouhodobého používání nebo nedostatečného mazání se valivá tělesa v ložiskách opotřebovávají, což způsobí nerovnoměrný chod ložisek.
Příznaky: Při sešlápnutí spojky je to drsné a odrazová síla pedálu spojky je oslabená.
rušení:
Příčina: Do ložiska vnikla cizí látka nebo se zhoršilo mazivo, což způsobilo, že se valivá tělesa nemohou volně odvalovat, což způsobuje zablokování ložisek.
Příznaky: Chod spojky se zpomalí a pedál je obtížné šlápnout nebo zvednout.
Poškození ložiska:
Příčina: Těsnění ložiska je poškozené nebo bylo dlouhodobě přetěžováno, což způsobilo poškození vnitřní struktury ložiska.
Příznaky: Spojkový systém zcela selže, nelze jej oddělit a nelze řadit.
Přehřívání:
Příčina: V důsledku dlouhodobého provozu při vysokém zatížení nebo nedostatečného mazání může dojít k přehřátí ložisek, což způsobí selhání vnitřních valivých těles a maziv.
Příznaky: Spojka je při provozu abnormálně horká a dokonce je cítit spálený zápach.
Poškozené těsnění:
Příčina: Při poškození těsnění ložiska unikne mazací olej, což způsobí ztrátu mazání ložiska, což zvyšuje riziko opotřebení a selhání.
Výkon: Abnormální chod spojky, únik mazacího oleje kolem ložiska.

Jak posoudit, zda je nutné vyměnit vypínací ložisko spojky?

Včasné posouzení a výměna problematických vypínacích ložisek spojky jsou klíčem k zajištění normálního provozu a bezpečné jízdy vozidla. Zde je několik metod a kroků, jak posoudit, zda je nutné vyměnit vypínací ložisko spojky:
Sluchová kontrola:
Metoda: Když motor běží na volnoběh, lehce sešlápněte spojkový pedál a poslouchejte abnormální hluk.
Úsudek: Pokud uslyšíte ostré tření nebo bzučení, je možné, že ložisko je opotřebené nebo nedostatečně namazané.
Kontrola pocitu pedálu:
Metoda: Během jízdy sešlápněte a uvolněte pedál spojky, abyste pocítili odskok a hladkost pedálu.
Úsudek: Pokud máte pocit, že pedál není hladký nebo je při sešlápnutí či uvolnění oslabená odrazová síla, může to být opotřebované nebo zaseknuté ložisko.
Vizuální kontrola:
Metoda: Při údržbě nebo výměně spojkového systému demontujte sestavu spojky a zkontrolujte vzhled vypínacího ložiska.
Posudek: Pokud je na povrchu ložiska zjevné opotřebení, praskliny nebo deformace, znamená to, že ložisko je poškozené a je třeba jej vyměnit.
Kontrola provozního výkonu:
Metoda: Otestujte provozní výkon spojky vozidla, včetně plynulosti řazení a efektu oddělení spojky.
Úsudek: Pokud je obtížné řadit nebo spojku nelze úplně oddělit, je možné, že je ložisko poškozené nebo zaseknuté.
Pravidelná údržba:
Metoda: Pravidelně kontrolujte a udržujte spojkový systém, včetně mazání ložisek a kontroly opotřebení.
Úsudek: Pravidelnou údržbou lze včas odhalit potenciální problémy s ložiskem, aby se předešlo vážným poruchám.
Zkontrolujte pedál spojky:
Metoda: Zkontrolujte výšku a zdvih spojkového pedálu, abyste se ujistili, že je v normálním rozsahu.
Úsudek: Pokud je výška pedálu příliš vysoká nebo příliš nízká, nebo je zdvih abnormální, může být problém s vypínacím ložiskem spojky nebo jinými součástmi spojky.
Zkontrolujte vidlici spojky:
Metoda: Zkontrolujte opotřebení a deformaci vidlice spojky, abyste se ujistili, že může normálně přenášet sílu.
Úsudek: Pokud je vidlice silně opotřebená nebo zdeformovaná, může to způsobit, že vypínací ložisko nebude fungovat správně a vidlice a vypínací ložisko bude nutné vyměnit současně.
zkušební jízda:
Metoda: Proveďte zkušební jízdu a věnujte pozornost pocitu z provozu a řazení spojky.
Úsudek: Pokud se spojka špatně ovládá nebo řazení není během zkušební jízdy plynulé, může jít o problém s vypínacím ložiskem. Včasné odhalení a výměna problematických vypínacích ložisek spojky může zajistit nejen běžný provoz vozidla, ale také prodloužit životnost ostatních součástí spojkového systému a zlepšit jízdní komfort a bezpečnost.
